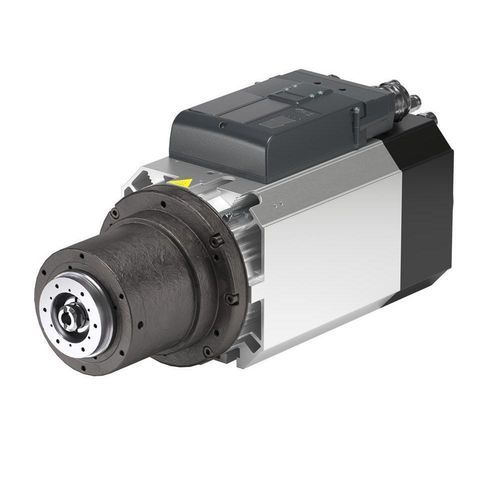

Électrobroche d'usinage ES950 series

de fraisagede mise en hauteurà moteur asynchrone

Présentation
Découvrez les électrobroches ES950 conçues et fabriquées par HSD pour l’usinage du bois et des matériaux composites. Plate-forme modulaire proposée en plusieurs puissances et configurations pour répondre aux besoins d’usinage et de défonçage.

Matériaux / Applications

• Bois
• Matériaux composites

Accessoires

• Fourche pour porte-outils ISO30/40 et HSK F63
• Queue pour porte-outil ISO 30 pour broche ES950-951 (sans outil pneumatique)
• Porte-outils ISO30 - ER32
• Porte-outils HSK F63 - ER32
• Bride pour agrégat pour ES950-951-929X (nez long ou court)
• Refroidisseur à eau (chiller)
• Échangeur de chaleur eau/air
• Câbles pré-câblés pour ES950-951

Fiche technique
ES950 - 3,8 kW | ES950 - 5 kW | ES950 - 7,5 kW
Diamètre de montage [mm] : □ 142x145 | □ 142x145 | □ 142x145
Vitesse maximale [tr/min] : 24000 | 24000 | 24000
Type de moteur : Asynchronous | Asynchronous | Asynchronous
Couple S1/S6 (40%) [Nm] : 3 / 3.6 | 4 / 4.8 | 6 / 7.2
Puissance S1/S6 (40%) [kW] : 3,8 / 4,5 | 5 / 6 | 7,5 / 9
Interface outil : ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
Refroidissement : ventilateur électrique | ventilateur électrique | liquide
Lubrification des roulements : graisse | graisse | graisse
Poids [kg] : 25 | 25 | 25
Passage de fluide par l’arbre : Non | Non | Non
Outil pneumatique : Yes (sur demande) | Yes (sur demande) | Yes (sur demande)
Capteur de vibration : Yes (sur demande) | Yes (sur demande) | Yes (sur demande)
Capteur thermique sur roulements avant : Yes (sur demande) | Yes (sur demande) | Yes (sur demande)
Kit d’arbre : Yes | Yes | Yes
Bride anti-rotation pour agrégat : On request | On request | On request
Wi‑Fi connection & myHSD : On request | On request | On request

Caractéristiques / spécifications techniques

• Modèle : ES950 (versions 3,8 kW, 5 kW, 7,5 kW)
• Diamètre de montage : □ 142x145 mm
• Vitesse maximale : 24 000 tr/min
• Type de moteur : moteur asynchrone
• Couple (S1 / S6 40%) : 3 / 3.6 Nm (3,8 kW) ; 4 / 4.8 Nm (5 kW) ; 6 / 7.2 Nm (7,5 kW)
• Puissance (S1 / S6 40%) : 3,8 / 4,5 kW ; 5 / 6 kW ; 7,5 / 9 kW
• Interface porte-outil : ISO 30 standard ; HSK F63 en option sur les versions plus puissantes
• Refroidissement : ventilateur électrique sur versions inférieures ; refroidissement liquide sur la version 7,5 kW
• Lubrification roulements : graisse
• Poids : 25 kg
• Passage de liquide par l’arbre : non
• Options disponibles sur demande : outil pneumatique, capteur de vibration, capteur thermique sur roulements avant, bride anti-rotation, Wi‑Fi / myHSD
• Kit d’arbre : fourni / disponible
