Électrobroche d'usinage ES1040
de refroidissementde puissancede mise en hauteur

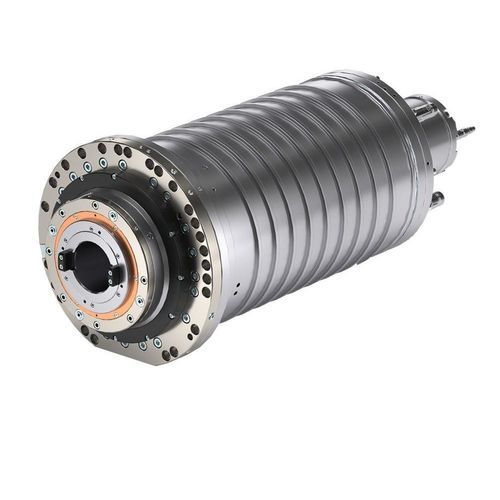

Électrobroche d'usinage - ES1040 - HSD - de refroidissement / de puissance / de mise en hauteur
Électrobroche d'usinage - ES1040 - HSD - de refroidissement / de puissance / de mise en hauteur
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HSD

Caractéristiques

Fonction
d'usinage, de mise en hauteur, de puissance, de refroidissement
Entraînement
à moteur asynchrone
Nez de broche
HSK, SK
Lubrification/refroidissement
à refroidissement liquide
Autres caractéristiques
à haute vitesse
Vitesse de rotation

8 000 rpm, 15 000 rpm
(50 265,4825 rad.min-1, 94 247,7796 rad.min-1)

Diamètre

270 mm
(10,6 in)

Description

Présentation
Découvrez les électrobroches ES1040 que HSD Mechatronics conçoit, fabrique et commercialise dans le monde entier pour l'usinage performant de tous types de matériaux et de métaux.

Modèles
  • ES1040 - 48kW
  • ES1040 - 48kW HS

Fiche technique
Noms des variantes : ES1040 - 48kW · ES1040 - 48kW HS
Diamètre du corps [mm] : Ø270
Vitesse max [rpm] (graisse / air-huile) : 8 000 / 15 000 (les deux variantes)
Type de moteur : Asynchrone (les deux variantes)
Couple S1/S6 (40%) [Nm] : ES1040 - 48kW = 305 / 450 · ES1040 - 48kW HS = 305 / 445
Puissance S1/S6 (40%) [kW] : ES1040 - 48kW = 48 / 71 · ES1040 - 48kW HS = 48 / 70
Interface outil : ES1040 - 48kW = HSK T100 / SK50 · ES1040 - 48kW HS = HSK T100 / SK50 Big+
Refroidissement : Liquide (les deux variantes)
Lubrification des roulements : Graisse / Air-Huile (les deux variantes)
Poids [kg] : 220 (les deux variantes)
Refroidissement traversant l'arbre : Oui (les deux variantes)
Capteur de vibrations : Oui (les deux variantes)
Capteur d'allongement : Oui (les deux variantes)
Serrage d'arbre : Oui (les deux variantes)
Fonction de précontrainte des roulements : Oui (les deux variantes)
Kit d'arbre : Oui (les deux variantes)
Logement de refroidissement : Oui (Ø310) (les deux variantes)

Options et fonctionnalités
  • Interfaces outils HSK T100 / SK50 ou HSK T100 / SK50 Big+ selon variante
  • Système de refroidissement liquide
  • Lubrification des roulements configurable : Graisse ou Air-Huile
  • Capteurs intégrés de vibrations et d'allongement
  • Serrage d'arbre et kit d'arbre disponibles
  • Fonction de précontrainte des roulements
  • Refroidissement traversant l'arbre activé


Caractéristiques techniques
  • Modèle : ES1040
  • Variantes disponibles : ES1040 - 48kW; ES1040 - 48kW HS
  • Diamètre du corps : Ø270 mm
  • Vitesse max : 8 000 rpm (graisse) / 15 000 rpm (air-huile)
  • Type de moteur : Asynchrone
  • Couple (S1 / S6 40%) : 305 Nm / 450 Nm (48kW); 305 Nm / 445 Nm (48kW HS)
  • Puissance (S1 / S6 40%) : 48 kW / 71 kW (48kW); 48 kW / 70 kW (48kW HS)
  • Interface outil : HSK T100 / SK50 (48kW); HSK T100 / SK50 Big+ (48kW HS)
  • Refroidissement : Liquide
  • Lubrification des roulements : Graisse ou Air-Huile
  • Poids : 220 kg
  • Refroidissement traversant l'arbre : Oui
  • Capteur de vibrations : Oui
  • Capteur d'allongement : Oui
  • Serrage d'arbre : Oui
  • Précontrainte des roulements : Oui
  • Logement de refroidissement : Ø310
