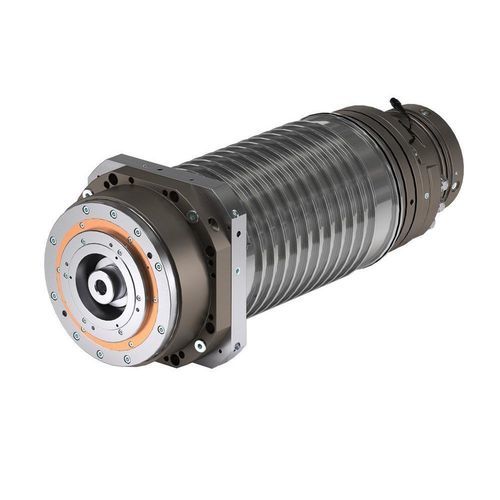

Électrobroche d'usinage ES511

de fraisagede forte puissancede mise en hauteur

Aperçu
Découvrez les électrobroches ES511 conçues et fabriquées par HSD pour l'usinage intensif des métaux et de divers matériaux. La gamme ES511 présente un corps compact Ø190 mm et plusieurs configurations de puissance et de vitesse adaptées aux opérations d'usinage et de fraisage à couple élevé.

Variantes disponibles

• ES511 - 42kW
• ES511 - 47kW
• ES511 - 50kW
• ES511 - 63kW

Fiche technique (tableau)
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
Diamètre du corps [mm] | Ø190 | Ø190 | Ø190 | Ø190
Vitesse max [tr/min] (graisse / air-huile) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
Type de moteur | Synchrone | Synchrone | Synchrone | Synchrone
Couple S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
Puissance S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
Interface outil | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
Lubrification des roulements | Graisse / Air-Huile | Graisse / Air-Huile | Graisse / Air-Huile | Graisse / Air-Huile
Poids [kg] | 75 | 90 | 95 | 105
Refroidissement via arbre | Oui | Oui | Oui | Oui
Capteur de vibration | Oui (avec boîtier) | Oui (avec boîtier) | Oui (avec boîtier) | Oui (avec boîtier)
Capteur d'élongation | Sur demande | Sur demande | Sur demande | Sur demande
Verrouillage d'arbre | Oui | Sur demande | Sur demande | Sur demande
Fonction précontrainte roulements | Non | Non | Non | Non
Kit arbre | Non | Non | Non | Non
Boîtier de refroidissement | Sur demande | Sur demande | Sur demande | Sur demande

Caractéristiques / spécifications techniques

• Famille / modèle : série d'électrobroches ES511, disponible en 42kW, 47kW, 50kW, 63kW.
• Diamètre du corps : Ø190 mm (toutes variantes).
• Vitesse maximale (selon lubrification) : jusqu'à 18 000–20 000 tr/min (42kW graisse / air-huile) ou 12 000–15 000 tr/min pour les autres variantes.
• Type de moteur : moteur synchrone (toutes variantes).
• Couple nominal et en pointe (S1 / S6 40%) : se référer au tableau selon la variante.
• Puissance nominale et S6 (kW) : se référer au tableau selon la variante.
• Interfaces d'outil : HSK T63, HSK A1000 / T100 / ISO 50, HSK T100 / ISO 50, HSK A100 / ISO 50 selon la variante.
• Lubrification des roulements : graissage ou air-huile, au choix.
• Poids : 75 kg (42kW), 90 kg (47kW), 95 kg (50kW), 105 kg (63kW).
• Refroidissement via arbre : disponible sur toutes les variantes.
• Capteur de vibration : fourni en standard (avec boîtier).
• Capteur d'élongation : disponible sur demande.
• Verrouillage d'arbre : standard sur 42kW ; disponible sur demande pour les autres variantes.
• Précontrainte des roulements et kit arbre : non inclus.
• Boîtier de refroidissement : disponible sur demande.
