Électrobroche d'usinage ES1020
de fraisagede mise en hauteurpour tournage

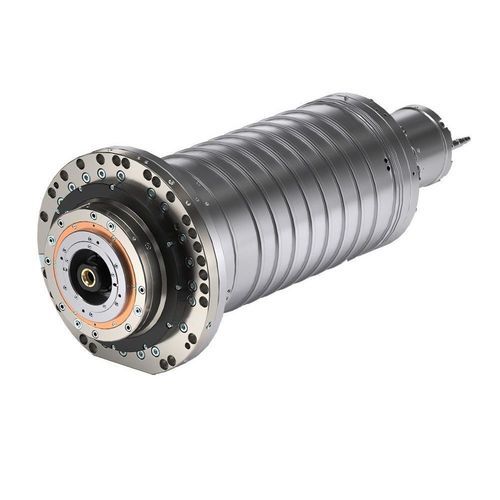

Électrobroche d'usinage - ES1020 - HSD - de fraisage / de mise en hauteur / pour tournage
Électrobroche d'usinage - ES1020 - HSD - de fraisage / de mise en hauteur / pour tournage
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HSD

Caractéristiques

Fonction
de fraisage, d'usinage, pour tournage, de mise en hauteur
Entraînement
à moteur asynchrone
Nez de broche
HSK, SK
Lubrification/refroidissement
à refroidissement liquide, lubrification à la graisse
Autres caractéristiques
à haute vitesse, avec transducteur intégré
Vitesse de rotation

8 000 rpm, 15 000 rpm
(50 265,4825 rad.min-1, 94 247,7796 rad.min-1)

Diamètre

230 mm
(9,1 in)

Description

Présentation du produit
La broche électrique ES1020 de HSD Mechatronics est conçue pour l'usinage industriel des métaux et matériaux techniques. Elle intègre un refroidissement liquide, une lubrification des roulements sélectionnable (graisse ou air-huile) et des capteurs intégrés de vibrations et d'allongement, ainsi que des fonctions de gestion d'arbre pour opérations de fraisage et tournage.

Famille de produit / tag
  • Metal

Fiche technique (tableau)
ES1020 - 52 kW
Diamètre du corps [mm] : Ø230
Vitesse max [rpm] (graisse / air-huile) : 8.000 / 15.000
Type de moteur : Asynchrone
Couple S1/S6 (40%) [Nm] : 211 / 253
Puissance S1/S6 (40%) [kW] : 52 / 62
Interface outil : HSK T100 / SK50 Big +
Refroidissement : Liquide
Lubrification des roulements : Graisse / Air-Huile
Poids [kg] : 185
Refroidissement par arbre : Oui
Capteur de vibrations : Oui
Capteur d'allongement : Oui
Serrage d'arbre : Oui
Fonction de précontrainte des roulements : Oui
Kit arbre : Oui
Coiffe de refroidissement : Oui (Ø240 ou Ø270)

Remarques
Configuration disponible en 52 kW; supporte le refroidissement liquide et la lubrification des roulements en graisse ou air-huile. Systèmes intégrés : capteurs de vibrations et d'allongement, fonctions de serrage d'arbre, kit arbre et précontrainte des roulements.

Caractéristiques techniques
  • Modèle : ES1020 (variante 52 kW)
  • Diamètre du corps : Ø230 mm
  • Vitesse maximale : 8 000 tr/min (graisse) / 15 000 tr/min (air-huile)
  • Type de moteur : Asynchrone
  • Couple (S1 / S6 40%) : 211 / 253 Nm
  • Puissance (S1 / S6 40%) : 52 / 62 kW
  • Interfaces d'outil prises en charge : HSK T100 et SK50 Big +
  • Refroidissement : Liquide avec coiffe de refroidissement optionnelle (Ø240 ou Ø270)
  • Options de lubrification des roulements : Graisse ou Air-Huile
  • Poids : 185 kg
  • Refroidissement par arbre : Oui
  • Capteur de vibrations : Intégré
  • Capteur d'allongement : Intégré
  • Serrage d'arbre : Oui
  • Fonction de précontrainte des roulements : Oui
  • Kit arbre disponible : Oui
