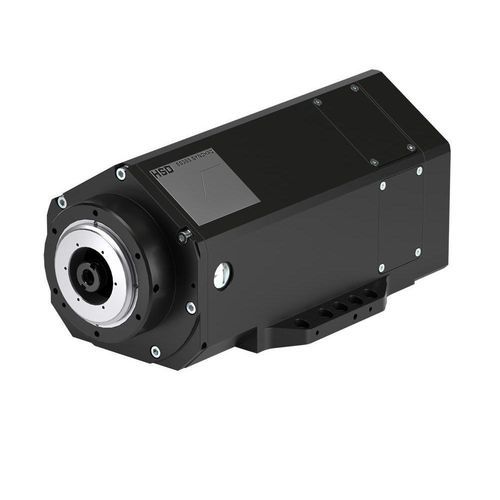

Électrobroche d'usinage ES368

de mise en hauteurélectriqueHSK-F 63

Présentation
Découvrez les broches ES368 que HSD conçoit, fabrique et fournit pour l'usinage CNC de précision des composites et du bois. La famille ES368 propose plusieurs variantes optimisées selon la puissance, la vitesse et l'interface outil, avec refroidissement liquide et capteurs/accessoires optionnels pour l'intégration industrielle.

Applications

• Usinage de composites
• Bois

Accessoires

• Fourche porte-outil pour porte-outils ISO30/40 et HSK F63
• Porte-outils ISO30 – ER32
• Porte-outils HSK F63 – ER32
• Refroidisseur d'eau (chiller)
• Échangeur thermique eau/air

Caractéristiques / spécifications techniques

• Variantes :
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
• Diamètre corps [mm] :
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
  □ 132x132 | □ 132x132 | □ 132x132
• Vitesse maxi [tr/min] :
  20 000 | 24 000 | 36 000
• Type de moteur :
  Asynchrone | Synchrone | Asynchrone
• Couple S1/S6 (40%) [Nm] :
  5,6 / 6,9 | 8,7 / 10,3 | 3,4 / 4,1
• Puissance S1/S6 (40%) [kW] :
  7 / 8,7 | 11 / 13 | 6,5 / 7,8
• Interface outil :
  HSK F63 | HSK F63 | HSK E40
• Refroidissement :
  Liquide | Liquide | Liquide
• Lubrification des paliers :
  Graisse | Graisse | Graisse
• Poids [kg] :
  20 | 20 | 20
• Refroidissement via arbre :
  Non | Non | Oui (sur demande)
• Outillage pneumatique :
  Non | Non | Oui (sur demande)
• Capteur de vibration :
  Oui (sur demande) | Oui (sur demande) | Oui (sur demande)
• Capteur thermique sur paliers avant :
  Oui (sur demande) | Oui (sur demande) | Oui (sur demande)
• Kit arbre :
  Oui | Non | Non
• Bride anti-rotation de l'agrégat :
  Sur demande | Sur demande | Non
