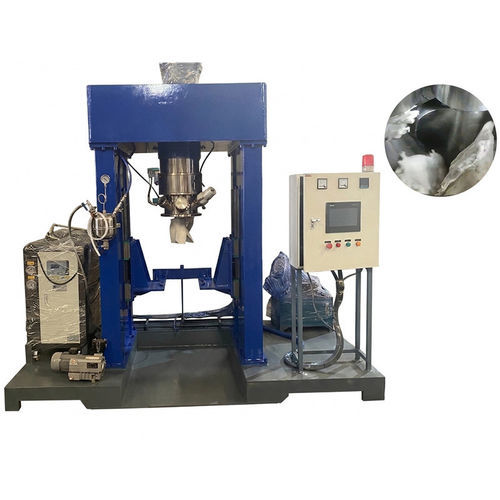

Mélangeur planétaire VK series

verticalbatchde solides

Overview
JCT propose des malaxeurs verticaux pour matériaux à haute viscosité, conçus pour le traitement des composites à matrice céramique (CMC), du carbure de silicium et des précurseurs de résine. Le palier supérieur évite tout contact métallique avec le produit et empêche les fuites d'arbre. Les équipements prennent en charge un dégazage sous vide poussé, des revêtements anti‑usure optionnels, un contrôle précis de la température et un malaxage planétaire à couple élevé. La série VK couvre des capacités de laboratoire à la production industrielle.

Détails produit
Les composites à matrice céramique (CMC) sont constitués d'une matrice céramique renforcée par des fibres, whiskers, plaquettes ou particules en céramique, carbone ou métaux réfractaires. En métallurgie des poudres pour céramiques spéciales, les poudres de matrice sont mélangées aux renforts et à un liant, puis pressées à froid ou à chaud et frittées pour obtenir le composite final. Le malaxeur vertical VK est conçu pour homogénéiser des matériaux ultra‑haute viscosité tout en minimisant la contamination et les pertes de matière.

Fonctionnalités clés

• Palier supérieur : élimination de la contamination métallique et des fuites d'étanchéité
• Malaxage planétaire à couple élevé pour matériaux à très haute viscosité
• Dégazage et étanchéité sous vide poussé (pression absolue typ. <1,5 kPa)
• Revêtements anti‑usure personnalisables sur pales et surfaces de contact
• Contrôle précis de la température et vidage propre
• Pas de dispersion à haute vitesse requise ; action planétaire évitant les zones mortes
• Gamme de modèles adaptée à R&D et production (volumes utiles ≈ 12 L à 3000 L)

Paramètres — Malaxeur vertical pour composites à matrice céramique (exemples)
En‑tête : Modèle | Dimensions H*L*W (mm) | Poids | Diamètre intérieur du canon D*H (mm) | Volume total (L) | Volume utile (L) | Vol min. (L) | Puissance (kW) | Vitesse lame péricentrique (tr/min) | Vitesse lame télécentrique (tr/min) | Vitesse de révolution (tr/min) | Jeu (mm) | Pression absolue du vide (kPa)
VK-10 | 2600*1600*1400 | 2,5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0,5 | <1,5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4,5±0,5 | <1,5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22,5 | 0~45 | 0~6 | 5,5±0,5 | <1,5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22,5 | 0~45 | 0~6 | 6±1 | <1,5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1,5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1,5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1,5

Avantages

• Absence de dispersion à grande vitesse — adapté au malaxage d'ultra‑haute viscosité
• Le mélange planétaire élimine les zones mortes et améliore l'homogénéité
• Liaison structurelle serrée des matériaux traités : résistance et ténacité élevées, faible dilatation thermique
• Efficacité de production élevée selon la plage de modèles

Caractéristiques / spécifications

• Brand: JCT Machinery
• Série: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• Plage de capacités: volumes totaux ≈ 16.9 L à 5000 L; volumes utiles ≈ 12 L à 3000 L selon modèle
• Plage de puissance: ~5.5 kW (VK-10) à 110 kW (VK-5000)
• Vitesses des pales péricentrique et télécentrique ajustables selon modèle
• Vitesse de révolution: typ. 0~5 à 0~6 tr/min
• Jeu réglable des pales: env. 3±0,5 mm à 9±1 mm
• Dégazage sous vide poussé: pression absolue du vide <1,5 kPa
• Points forts: palier supérieur, revêtements anti‑usure personnalisables, contrôle précis de la température, malaxage planétaire à couple élevé
