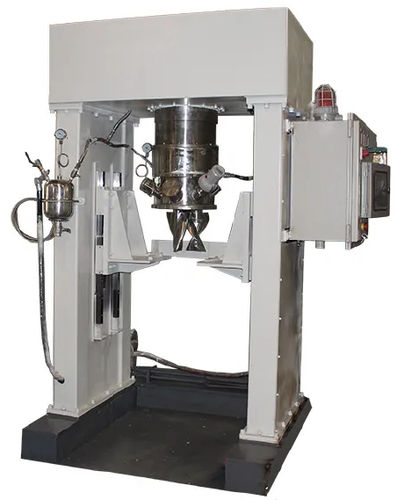

Mélangeur planétaire VK series

verticalbatchliquide / solide

Présentation
Les malaxeurs verticaux JCT pour composites fibre-résine intègrent un arbre de mélange suspendu en position haute et un malaxage planétaire à double lame pour obtenir un malaxage uniforme des résines très visqueuses avec forts contenus en fibres tout en limitant la casse des fibres. La conception isole les joints dynamiques et paliers de la zone de matériau pour une production de haute pureté.

Applications et capacités clés

• Prise en charge des fibres courtes (1–10 mm) avec un taux de fibres en masse supérieur à 50 %.
• Prise en charge des fibres longues (30–50 mm) avec un taux de fibres en masse jusqu'à 50 %.
• Adapté aux composites à matrice polymère renforcés par fibres de verre, carbone ou aramide ; applicable aussi aux systèmes à matrice céramique ou métallique exigeant une bonne dispersion des fibres.

Détails du produit
Les composites fibre-résine combinent une matrice (résine, métal ou céramique) et une phase de renfort fibreuse pour offrir haute résistance spécifique, rigidité et stabilité dimensionnelle. La distribution homogène fibre–matrice est essentielle à l'adhésion interfaciale et à la performance finale des pièces. La série VK apporte un contrôle du cisaillement 3D, de l'entre-décollement et de la compression pour mouiller et disperser uniformément les fibres tout en préservant leur longueur et intégrité. La capacité de vide élevée et l'enveloppe de régulation thermique permettent la dégazage et le traitement précis des systèmes sensibles à la température.

Paramètres de l'équipement (tableau)
Modèle | Dimensions H*L*W (mm) ; Poids ; Diamètre intérieur du fût D*H (mm) ; Volume total (L) ; Volume utile (L) ; Volume min. (L) ; Puissance (kW) ; Vitesse lame péricentrique (tr/min) ; Vitesse lame télécentrique (tr/min) ; Vitesse de révolution (tr/min) ; Jeu (MM) ; Pression absolue du vide (kPa)
VK-10 | 2600*1600*1400 ; 2,5t ; 300*240 ; 16.9 ; 12 ; 2 ; 5.5 ; 0~25 ; 0~50 ; 0~6 ; 3±0,5 ; <1,5
VK-100 | 3200*2000*1600 ; 6t ; 600*480 ; 135 ; 100 ; 15 ; 22 ; 0~25 ; 0~50 ; 0~6 ; 4,5±0,5 ; <1,5
VK-500 | 4200*2500*2000 ; 12t ; 900*800 ; 500 ; 350 ; 60 ; 37 ; 0~22,5 ; 0~45 ; 0~6 ; 5,5±0,5 ; <1,5
VK-1000 | 5100*3000*2500 ; 24t ; 1200*1100 ; 1000 ; 600 ; 120 ; 45 ; 0~22,5 ; 0~45 ; 0~6 ; 6±1 ; <1,5
VK-2000 | 6000*4200*3000 ; 32t ; 1400*1300 ; 2000 ; 1200 ; 200 ; 55 ; 0~20 ; 0~40 ; 0~6 ; 7±1 ; <1,5
VK-3000 | 6500*4600*3400 ; 35t ; 1600*1500 ; 3000 ; 1800 ; 300 ; 75 ; 0~20 ; 0~40 ; 0~5 ; 8±1 ; <1,5
VK-5000 | 7300*5000*3600 ; 40t ; 1900*1800 ; 5000 ; 3000 ; 500 ; 110 ; 0~18 ; 0~36 ; 0~5 ; 9±1 ; <1,5

Avantages de conception

• Arbre d'agitateur monté en haut : tous les joints dynamiques et paliers sont situés au‑dessus de la cuve pour éviter toute contamination des roulements ou chute de particules d'usure dans le mélange — adapté aux composites aéronautiques et pour semi‑conducteurs exigeant une grande pureté.
• Trajectoire de malaxage planétaire : 3D‑cisaillement et entre‑décollage générés par des lames tournant sur elles‑mêmes tout en orbitant le centre de la cuve, produisant cisaillement et compression intensifs.
• Conception douce pour les fibres : jeu de lame et profil de cisaillement optimisés pour un mouillage et une dispersion complets avec une casse minimale des fibres.
• Dégazage en haut‑vide et contrôle thermique par double enveloppe : suppression des bulles et contrôle précis de la température par circulation d'eau chaude/froide ou d'huile.

Caractéristiques / spécifications techniques

• Série : VK series (VK-10 à VK-5000).
• Arbre de malaxage suspendu en haut ; joints dynamiques et paliers hors de la zone de matériau.
• Configuration à double lame planétaire produisant cisaillement 3D et malaxage complet.
• Conçu pour résines très visqueuses avec forts taux de fibres, minimisant la dégradation des fibres.
• Capacité de vide : pression absolue typique < 1,5 kPa ; possibilité d'opérer jusqu'à environ -0,098 MPa.
• Cuve à double enveloppe pour contrôle précis de la température.
• Plages de jeu, vitesses et puissances variables selon modèle (voir tableau).
