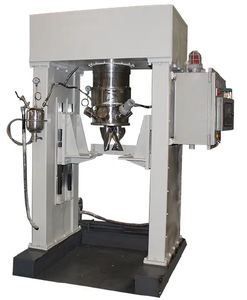

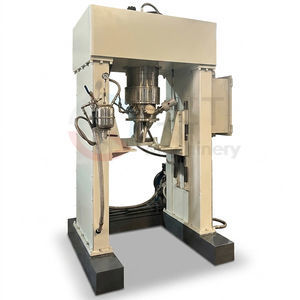

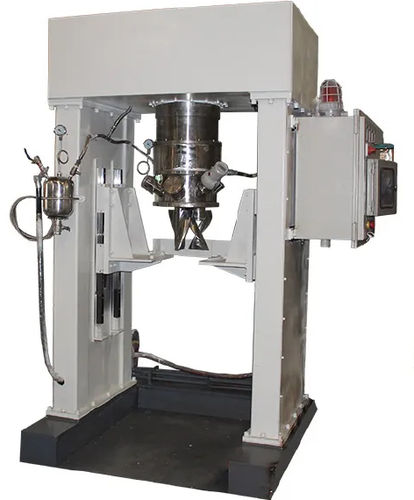

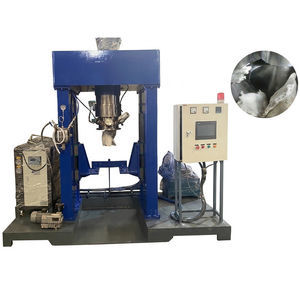

Mélangeur planétaire VK series

verticalbatchliquide / solide

Aperçu
Le pétrin vertical pour matériaux d'interface thermique électroniques est une solution de mélange conçue par JCT pour les formulations thermiquement conductrices à forte teneur en solide et à viscosité élevée utilisées en électronique. La machine traite des problématiques telles que viscosité extrême, sensibilité thermique, piégeage d'air et contraintes strictes sur la contamination métallique et l'isolation électrique.

Matériaux et formulation
Les matériaux thermoconducteurs pour l'électronique sont des composites (pâtes, graisses, films, tampons, rubans ou matériaux à changement de phase) obtenus en dispersant des charges minérales thermoconductrices dans une matrice polymère (par exemple silicone). Les performances thermiques dépendent principalement de la conductivité intrinsèque des charges, du taux de charge et de l'uniformité de dispersion.

Caractéristiques clés

• Les entraînements et systèmes d'étanchéité sont placés entièrement au-dessus de la zone matière pour éviter la contamination métallique.
• Capable de traiter des matériaux présentant des viscosités allant jusqu'à 20,000,000 cP.
• Revêtements ultra-résistants en option (WC, PTFE, nitrure de silicium) pour réduire l'usure et éviter les poussières métalliques susceptibles de compromettre l'isolation électrique.
• L'action de mélange planétaire (révolution + rotation) élimine les zones mortes et garantit une dispersion homogène ; prise en charge du dégazage sous vide pour éliminer l'air/pièges de bulles.
• Plusieurs cuves de mélange interchangeables pour une production efficace, un vidage simplifié et un nettoyage facilité.

Spécifications techniques (table)
Model | Dimension H*L*W (mm) | Weight | Barrel Inner Size D*H (mm) | Full Volume (L) | Useful Volume (L) | Min Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Clearance (mm) | Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Avantages

• 01 Formulation sans solvant : réduit ou élimine l'utilisation de solvants ; permet des traitements à plus basse température pour formulations à haute viscosité.
• 02 Produits finis de qualité : pureté et uniformité supérieures par rapport aux équipements conventionnels.
• 03 Mélange sans zones mortes : l'action planétaire assure une dispersion constante.
• 04 Augmentation de la teneur en solide : permet des charges plus élevées (jusqu'à 96 %), améliorant la conductivité thermique.
• 05 Efficacité de production : cuves interchangeables pour faciliter les changements de lot, le vidage et le nettoyage.

Spécifications / Données techniques

• Série modèle : série VK (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000).
• Plage de volume total : environ 16.9 L (VK-10) à 5000 L (VK-5000).
• Plage de volume utile : 12 L à 3000 L selon le modèle.
• Viscosité maximale traitable : jusqu'à 20,000,000 cP.
• Plage de puissance : 5.5 kW à 110 kW selon le modèle.
• Vitesses des lames et révolution : vitesses péricentriques et télécentriques réglables selon le modèle (voir table) ; vitesse de révolution réglable selon le modèle.
• Contrôle du jeu : spécifié par modèle (exemples en table).
• Capacité de pression absolue sous vide : <1.5 kPa.
• Options de revêtement anti-usure : carbure de tungstène (WC), PTFE, nitrure de silicium.
