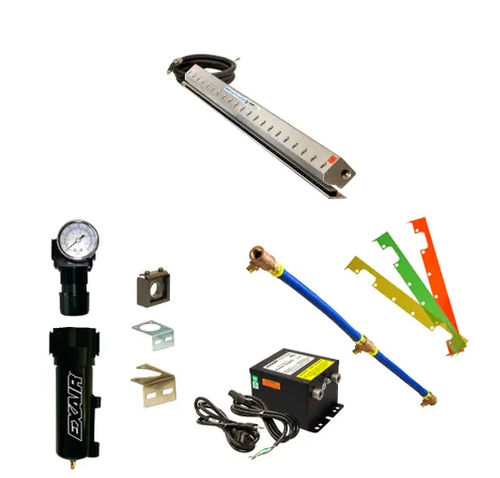

Lame d'air ionisé de nettoyage Model 112042PKI Gen4 Super

pour abattement de poussièresdélimination de charge statiquepour l'imprimerie

Description
Pour garantir une performance homogène sur toute la longueur, les Gen4® Super Ion Air Knives d'EXAIR de 24" ou plus nécessitent une alimentation en air comprimé via plusieurs entrées. Le Gen4 Super Ion Air Knife avec kit de plomberie inclut tuyaux et raccords installés pour assurer un débit d'air régulier et uniforme afin que les ions neutralisant la charge statique soient distribués de manière homogène sur plastiques, toiles, bobines et autres surfaces produit susceptibles de se déchirer, de bloquer ou de provoquer des décharges dangereuses. La nappe d'air laminaire balaie les surfaces des charges électrostatiques, particules, poussières et saletés. Les vitesses de production, la qualité produit et la propreté des surfaces peuvent s'améliorer significativement. Les systèmes Gen4 Super Ion Air Knife avec kit de plomberie incluent l'alimentation Model 7960 Gen4 (sélectable 115 VAC/230 VAC, 50/60 Hz).

Applications

• Nettoyage de toiles (webs)
• Machines de moulage
• Bobinoirs et coupeuses
• Nettoyage de pièces
• Élimination de poussières avant peinture
• Emballage sous film rétractable
• Nettoyage d'emballages
• Ouverture/remplissage de sacs
• Équipements d'impression

Avantages

• Performance améliorée jusqu'à 34 %
• Câble blindé métallique robuste et écran électromagnétique
• Mise à la terre intégrée, pas de raccordement terre supplémentaire
• Raccordements en acier inoxydable durables vers l'alimentation
• Câble d'alimentation modulaire facilitant les connexions et le routage
• Faible consommation d'air
• Débit d'air uniforme sur toute la longueur
• Fonctionnement silencieux
• Efficace jusqu'à 20 pieds (6,1 m)
• Sans choc, non radioactif
• Compact, robuste, facile à installer
• Longueurs système illimitées avec flux d'air ininterrompu
• Faible maintenance
• Force et débit variables

Gen4 Super Ion Air Knife - types de modèles (résumé)
Les Gen4 Super Ion Air Knives sont disponibles en quatre types : Gen4 Super Ion Air Knife (comprend le Super Air Knife et l'ensemble barre ionisante Gen4), Gen4 Super Ion Air Knife Systems (comprend un Gen4 Super Ion Air Knife et l'alimentation Model 7960 Gen4), Gen4 Super Ion Air Knife Kits (comprend Gen4 Super Ion Air Knife, alimentation Model 7960, jeu de cales, séparateur filtre et régulateur de pression avec raccord), Gen4 Deluxe Super Ion Air Knife Kits (comprend Gen4 Super Ion Air Knife, alimentation Model 7960 Gen4, EFC, Universal Air Knife Mounting System, jeu de cales, séparateur filtre et régulateur de pression avec raccord).

Numéros de modèle par longueur d'écoulement d'air
Airflow Length | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) | 112003 | 112103 | 112203 | 112203DX
6" (152 mm) | 112006 | 112106 | 112206 | 112206DX
9" (229 mm) | 112009 | 112109 | 112209 | 112209DX
12" (305 mm) | 112012 | 112112 | 112212 | 112212DX
18" (457 mm) | 112018 | 112118 | 112218 | 112218DX
24" (610 mm) | 112024 | 112124 | 112224 | 112224DX
30" (762 mm) | 112030 | 112130 | 112230 | 112230DX
36" (914 mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Performance (par pied de longueur)
Pressure (PSIG / BAR) | Air Consumption (SCFM per ft) | Sound Level (dBA) | Dissipates 5 kV (seconds) (measured at 6" from target)
5 PSIG / 0.3 BAR | 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR | 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR | 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR | 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR | 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR | 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR | 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Accessoires / éléments inclus (aperçu)

• Kit de plomberie : tuyau/conduit et raccords d'air comprimé dimensionnés pour interconnecter les prises d'air en fond ou en bout ; inclut manomètre pour Super Air Knives en aluminium et tuyau nitrile/PVC avec raccords en laiton.
• Alimentations (Model 7960 et 7961) : tensions d'entrée sélectionnables 115 VAC ou 230 VAC, câble modulaire avec blindage électromagnétique, fusible primaire intégré, interrupteur lumineux ; disponibles en versions 2 et 4 sorties.
• Universal Air Knife Mounting System (Model 9060) : système de montage en acier inoxydable offrant positionnement précis et articulation jusqu'à 30" (762 mm).
• Kits de brides de raccordement : pour assembler deux Super Air Knives pour des longueurs supérieures à 108" ; incluent plaques rigides et vis en acier inoxydable.
• Jeux de cales pour Air Knife : ajustent l'écart d'échappement pour augmenter la force et le débit ; épaisseurs de cales fournies pour couteaux en aluminium (.001", .002" installées, .003", .004").

Caractéristiques / Spécifications techniques

• Product family: Gen4® Super Ion Air Knife™ with Plumbing Kit
• Manufacturer / Brand: EXAIR
• Model / SKU shown on page: P112060PKI
• Denomination commerciale (product series/name): Gen4® Super Ion Air Knife™
• Available lengths: 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76–2743 mm)
• Power supply: Requires EXAIR Model 7960 or 7961 Power Supply (5 kV); power supplies include modular 6' power cord, lighted power switch, integrated primary fuse and (2) or (4) high voltage outlets; selectable input 115 VAC / 230 VAC, 50/60 Hz
• Compressed air connections: 1/4" NPT outlets provided on each end and the bottom of the Super Air Knife; knives 24" or longer require supply to multiple inlets (plumbing kit provides needed hoses/fittings)
• Electrical: for use with 5 kVrms, 5 mA (max) power supply
• Electrical hazard: Gen4 Ionizing Bars are shockless (less than 40 microamperes short circuited). Do not use near flammable materials or gases.
• Materials of construction: metal parts – aluminum; plastic parts – UL rated 94 HB; emitters – stainless steel
• Maximum ambient temperature: 165°F (74°C)
• Emitter material: stainless steel
• Performance note: airflow and consumption values are given per foot (305 mm) of knife length
• Effective range: up to 20 feet (6.1 m) for static elimination effectiveness
• Typical uses: static elimination on plastics, webs, sheet stock; dust/particulate removal and surface cleaning to reduce tearing, jamming and hazardous shocks
