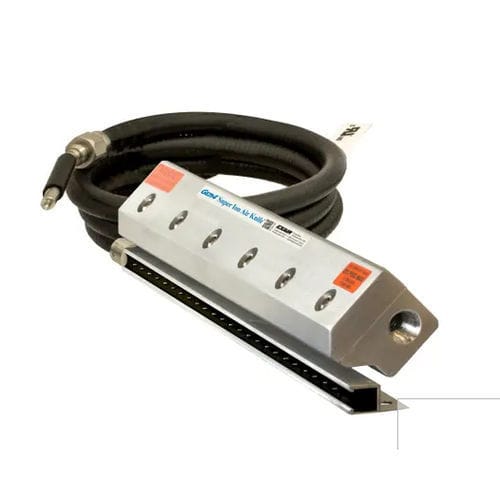

Lame d'air ionisé Model 112012 Gen4 Super

Présentation
Les éliminateurs de charge statique Gen4® Super Ion Air Knife™ d'EXAIR suppriment l'électricité statique des plastiques, toiles, feuilles et autres surfaces de produit lorsque les déchirures, les bourrages ou les décharges statiques dangereuses posent problème. La nappe d'air laminaire balaie les surfaces pour éliminer la charge statique, les particules, la poussière et les saletés. Les vitesses de production, la qualité du produit et la propreté des surfaces peuvent s'améliorer sensiblement.

Applications

• Nettoyage de toiles
• Machines de moulage
• Coupeuses et rogneuses
• Nettoyage de pièces
• Élimination de poussières avant peinture
• Thermoscellage / rétracteurs
• Nettoyage d'emballages
• Ouverture/remplissage de sacs
• Équipements d'impression

Avantages

• Performance améliorée jusqu'à 34 %
• Câble blindé métallique robuste et électromagnétiquement protégé
• Mise à la terre intégrée — pas de connexion de terre supplémentaire
• Raccords en acier inoxydable durables vers l'alimentation
• Câble d'alimentation modulaire facilite les connexions et le routage
• Faible consommation d'air
• Flux d'air uniforme sur toute la longueur
• Fonctionnement silencieux
• Efficace jusqu'à 20 pieds (6,1 m)
• Sans choc, non radioactif
• Compact, robuste, facile à installer
• Longueurs système illimitées avec flux d'air ininterrompu
• Faible maintenance
• Force et débit variables

Modèles (Longueur d'air vs Numéros de pièce)
Les Gen4 Super Ion Air Knives sont disponibles en quatre types : Gen4 Super Ion Air Knife ; Gen4 Super Ion Air Knife Systems (incluent l'alimentation Gen4) ; Gen4 Super Ion Air Knife Kits ; Gen4 Deluxe Super Ion Air Knife Kits.

Longueur d'air — Gen4 Super Ion Air Knife — Gen4 Super Ion Air Knife Systems — Gen4 Super Ion Air Knife Kit — Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) — 112003 — 112103 — 112203 — 112203DX
6" (152mm) — 112006 — 112106 — 112206 — 112206DX
9" (229mm) — 112009 — 112109 — 112209 — 112209DX
12" (305mm) — 112012 — 112112 — 112212 — 112212DX
18" (457mm) — 112018 — 112118 — 112218 — 112218DX
24" (610mm) — 112024 — 112124 — 112224 — 112224DX
30" (762mm) — 112030 — 112130 — 112230 — 112230DX
36" (914mm) — 112036 — 112136 — 112236 — 112236DX
42" (1067mm) — 112042 — 112142 — 112242 — 112242DX
48" (1219mm) — 112048 — 112148 — 112248 — 112248DX
54" (1372mm) — 112054 — 112154 — 112254 — 112254DX
60" (1524mm) — 112060 — 112160 — 112260 — 112260DX
72" (1829mm) — 112072 — 112172 — 112272 — 112272DX
84" (2134mm) — 112084 — 112184 — 112284 — 112284DX
96" (2438mm) — 112096 — 112196 — 112296 — 112296DX
108" (2743mm) — 1120108 — 1121108 — 1122108 — 1122108DX

Performances (par pied / 305 mm de longueur)
Pression d'alimentation (PSIG / BAR) — Consommation d'air (SCFM / SLPM) — Niveau sonore (dBA) — Dissipe 5 kV (secondes à 6" de la cible)
5 PSIG / 0.3 BAR — 3.7 SCFM / 105 SLPM — 39 dBA — 0.40 s
10 PSIG / 0.7 BAR — 5.5 SCFM / 156 SLPM — 51 dBA — 0.33 s
20 PSIG / 1.4 BAR — 13.2 SCFM / 372 SLPM — 57 dBA — 0.26 s
40 PSIG / 2.8 BAR — 20.4 SCFM / 576 SLPM — 61 dBA — 0.23 s
60 PSIG / 4.1 BAR — 27.6 SCFM / 780 SLPM — 65 dBA — 0.21 s
80 PSIG / 5.5 BAR — 34.8 SCFM / 984 SLPM — 69 dBA — 0.20 s
100 PSIG / 6.9 BAR — 42.0 SCFM / 1,188 SLPM — 72 dBA — 0.18 s

Accessoires

• Alimentations (Modèle 7960 deux sorties et Modèle 7961 quatre sorties) : entrée sélectionnable 115VAC ou 230VAC ; câble modulaire blindé EMI avec fusible intégré et interrupteur lumineux ; UL Component Recognized, conforme CE et RoHS.
• Système de montage universel pour Air Knife (Modèle 9060) : montage articulé en acier inoxydable et positionnement précis ; options de montage selon la longueur du couteau (guides de montage haut ou bas dans la documentation).
• Kits de plomberie pour Air Knife : fournissent tuyau/tube et raccords de l'air comprimé de taille adaptée pour les Super Air Knives multi‑entrée (inclut manomètre sur modèles aluminium et tuyau nitrile/PVC avec raccords en laiton).
• Kits de brides de couplage : pour assembler deux Super Air Knives au‑delà de la longueur standard ; inclut plaques rigides et vis d'assemblage ; la plaque inférieure donne accès aux prises d'air inférieures ; vis en acier inoxydable fournies.
• Jeux de cales pour Air Knife : cales pour régler l'écart de sortie ; augmentent la force et le débit en ajoutant des cales ; cales fournies en épaisseurs et couleurs spécifiques (détails dans la documentation produit).

Caractéristiques / spécifications techniques

• Marque : EXAIR
• Famille de modèles : Gen4® Super Ion Air Knife™
• Numéro de pièce / exemple SKU : P112003 (SKU page produit)
• Longueurs disponibles : 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 à 2743 mm) ; longueurs spéciales et longueurs système illimitées possibles
• Câble : câble blindé de 5' électromagnétiquement protégé avec mise à la terre et connecteur baïonnette assemblé
• Alimentation requise : EXAIR Modèle 7960 ou 7961 (5 kVrms, max 5 mA) ; alimentations avec cordon modulaire, interrupteur lumineux et fusible primaire intégré
• Air comprimé : sorties 1/4 NPT fournies sur chaque extrémité et sur le fond du Super Air Knife
• Électrique : utilisation avec alimentation 5 kVrms, 5 mA (max)
• Risque électrique : les barres ionisantes Gen4 sont sans choc (moins de 40 microampères en court‑circuit) ; ne pas utiliser à proximité de matériaux ou de gaz inflammables
• Matériaux de construction : pièces métalliques — aluminium ; pièces plastiques — UL 94 HB ; émetteurs — acier inoxydable
• Température ambiante maximale : 165°F (74°C)
• Portée efficace : jusqu'à 20 pieds (6,1 m)
• Caractéristiques : faible consommation d'air ; débit d'air uniforme sur la longueur ; câble d'alimentation modulaire avec blindage EMI ; mise à la terre intégrée ; faible maintenance
