Lame d'air ionisé de nettoyage Model 112236PKI 36" Gen4 Super

pour abattement de poussièresdélimination de charge statiquepour l'industrie papetière

Présentation

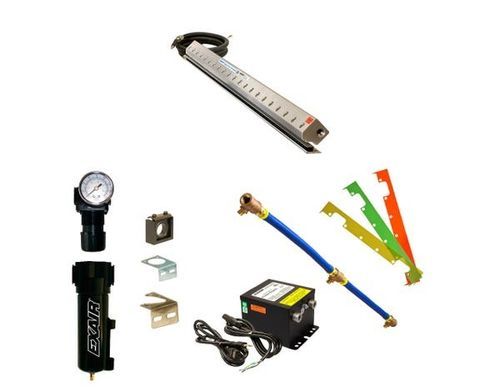

Le kit Gen4® Super Ion Air Knife™ d'EXAIR avec kit de plomberie comprend tous les tubes et raccords préinstallés pour simplifier l'installation finale et garantir une performance constante sur toute la longueur de la lame d'air. Le kit comprend une alimentation (115 VAC/230 VAC, 50/60 Hz), un jeu de cales (shim set), un séparateur de filtre et un régulateur de pression (avec raccord). La Super Ion Air Knife génère un flux d'air laminaire et homogène permettant aux ions neutralisants d'être répartis uniformément sur les plastiques, bandes, feuilles et autres surfaces de produit afin d'éviter déchirures, bourrages ou décharges électriques dangereuses. La nappe d'air balaie les surfaces des charges électrostatiques, particules, poussières et saletés, améliorant la vitesse de production, la qualité du produit et la propreté de surface.

Applications

• Nettoyage de bandes/web
• Machines de moulage
• Coupeuses et rogneuses
• Nettoyage de pièces
• Dépose de poussières avant peinture
• Films thermo-rétractables
• Nettoyage d'emballages
• Ouverture/remplissage de sacs
• Équipements d'impression

Avantages

• Jusqu'à 34 % d'amélioration de performance
• Câble blindé métallique et électromagnétiquement protégé
• Mise à la terre intégrée évitant un raccordement de terre supplémentaire
• Connexions en acier inoxydable durables vers l'alimentation
• Câble d'alimentation modulaire facilitant les connexions et le routage
• Faible consommation d'air
• Flux d'air uniforme sur toute la longueur
• Fonctionnement silencieux
• Efficace jusqu'à 20 pieds (6,1 m)
• Sans choc, non radioactif
• Compact, robuste, facile à installer
• Longueurs système illimitées pour flux d'air continu
• Faible maintenance
• Force et débit variables

Modèles Gen4 Super Ion Air Knife

• Gen4 Super Ion Air Knife - comprend la Super Air Knife et l'assemblage de barre ionisante Gen4.
• Gen4 Super Ion Air Knife Systems - inclut une Gen4 Super Ion Air Knife et l'alimentation Modèle 7960 Gen4 (115V, 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits - inclut une Gen4 Super Ion Air Knife, l'alimentation Modèle 7960 Gen4, jeu de cales, séparateur de filtre et régulateur de pression (avec raccord).
• Gen4 Deluxe Super Ion Air Knife Kits - inclut une Gen4 Super Ion Air Knife, alimentation Modèle 7960 Gen4, EFC, système de montage universel pour lame d'air, jeu de cales, séparateur de filtre et régulateur de pression (avec raccord).

Référence modèles / longueurs (exemples)
Longueur du flux d'air vs. numéros de modèle exemples :
3" (76 mm) - Gen4 : 112003 | Systems : 112103 | Kit : 112203 | Deluxe Kit : 112203DX
6" (152 mm) - Gen4 : 112006 | Systems : 112106 | Kit : 112206 | Deluxe Kit : 112206DX
9" (229 mm) - Gen4 : 112009 | Systems : 112109 | Kit : 112209 | Deluxe Kit : 112209DX
12" (305 mm) - Gen4 : 112012 | Systems : 112112 | Kit : 112212 | Deluxe Kit : 112212DX
18" (457 mm) - Gen4 : 112018 | Systems : 112118 | Kit : 112218 | Deluxe Kit : 112218DX
24" (610 mm) - Gen4 : 112024 | Systems : 112124 | Kit : 112224 | Deluxe Kit : 112224DX
30" (762 mm) - Gen4 : 112030 | Systems : 112130 | Kit : 112230 | Deluxe Kit : 112230DX
36" (914 mm) - Gen4 : 112036 | Systems : 112136 | Kit : 112236 | Deluxe Kit : 112236DX
... jusqu'à 108" (2743 mm) - voir la liste complète pour toutes les longueurs

Accessoires (inclus ou disponibles)

• Alimentations (Modèle 7960 à deux sorties, Modèle 7961 à quatre sorties) — sélectionnable 115VAC/230VAC, câble blindé modulaire, fusible principal intégré, interrupteur lumineux.
• Système de montage universel pour lame d'air — montage et articulation en acier inoxydable pour positionnement précis ; détails de fixation et quantités recommandées selon la longueur.
• Kits de plomberie pour lame d'air — tuyau/conduite et raccords dimensionnés, manomètre (pour lames en aluminium ≥ 24"), tuyau nitrile/PVC et raccords en laiton.
• Kits de brides de raccordement — pour assembler deux Super Air Knives au-delà des longueurs standard ; inclut plaques rigides et vis inoxydables.
• Jeux de cales pour lame d'air — cales pour régler l'espace d'échappement et ajuster force/débit (épaisseurs diverses fournies/disponibles).

Caractéristiques / spécifications techniques

• Longueurs disponibles : 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 à 2743 mm). Longueurs spéciales et systèmes illimités jusqu'à 118" (3 m) indiquées.
• Câble : câble blindé de 5' électromagnétiquement protégé avec mise à la terre et connecteur baïonnette assemblé inclus.
• Alimentation : EXAIR Modèle 7960 ou 7961 Gen4 Power Supply (5 kV) requis ; cordon modulaire 6' (1,83 m) ; (2) ou (4) sorties HT ; tension d'entrée sélectionnable 115VAC/230VAC.
• Air comprimé : sorties 1/4 NPT fournies aux deux extrémités et en bas de la Super Air Knife ; les kits de plomberie sont recommandés pour les lames ≥ 24" (entrées multiples).
• Électrique : à utiliser avec alimentation 5 kVrms, 5 mA (max). Les barres ionisantes Gen4 sont sans choc (moins de 40 µA en court-circuit). Ne pas utiliser à proximité de matières ou gaz inflammables.
• Matériaux : pièces métalliques — aluminium ; pièces plastiques — classées UL 94 HB ; électrodes/émetteurs — acier inoxydable.
• Température ambiante maximale : 165°F (74°C).
• Performances (exemples par pied / par 305 mm de longueur) :
  - À 5 PSIG (0,3 BAR) : consommation d'air 3,7 SCFM (105 SLPM) par pied ; niveau sonore 39 dBA ; dissipe 5 kV en 0,40 s.
  - À 20 PSIG (1,4 BAR) : consommation d'air 13,2 SCFM (372 SLPM) par pied ; niveau sonore 57 dBA ; dissipe 5 kV en 0,26 s.
  - À 100 PSIG (6,9 BAR) : consommation d'air 42,0 SCFM (1 188 SLPM) par pied ; niveau sonore 72 dBA ; dissipe 5 kV en 0,18 s.
• Portée effective : jusqu'à 20 pieds (6,1 m) pour l'efficacité de neutralisation (selon documentation produit).
