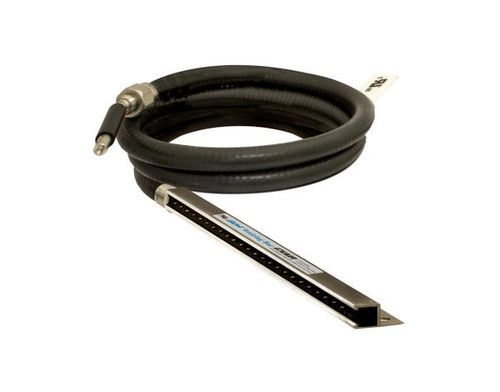

Barre d'ionisation Model 8036 Gen4®

Présentation
La barre ionisante Gen4® Ionizing Bar d'EXAIR ne nécessite pas d'air comprimé et élimine l'électricité statique sur les surfaces jusqu'à 4" (102 mm) de la barre. Alimentée électriquement, la Gen4 s'intègre dans les espaces machines confinés où la charge est générée et convient aux surfaces qui ne tolèrent pas un flux d'air. Utilisée couramment sur papier, film et plastiques attirant poussières ou corps étrangers, provoquant déchirures, blocages ou décharges pour le personnel.

Applications

• Étiquetage
• Fabrication de sachets - formage et remplissage
• Neutralisation de film rétractable
• Presse feuilles et bobines
• Emballage
• Machines de conversion
• Neutralisation lors d'opérations de découpe
• Textiles
• Sérigraphie

Avantages

• Performance améliorée lorsque positionnée à 2" (51 mm) ou moins de la surface
• Capable de réduire la charge statique jusqu'à 4" (102 mm)
• Câble métallique blindé et électromagnétiquement protégé
• Fil de terre intégré éliminant une liaison à la terre supplémentaire
• Connexions en acier inoxydable vers l'alimentation
• Faible coût d'exploitation
• Rapide atténuation de la charge statique
• Format compact pour espaces confinés
• Efficace jusqu'à 4" (102 mm)
• Sans choc, non radioactif
• Conception adaptée à l'intégration industrielle
• Installation simple, équipée d'une bride de fixation
• Faible maintenance
• Livrée entièrement assemblée

Accessoires
Alimentations : modèles 7960 (2 sorties) et 7961 (4 sorties), tensions sélectionnables pour systèmes 115/230 VAC, 50/60 Hz. Alimentations reconnues UL Component selon les normes US et Canada, conformes CE et RoHS. Le modèle 7905 Static Meter permet des mesures de charge d'une main et indique la tension et la polarité de surface jusqu'à ±20 kV mesurés à un pouce (25 mm).

Performances
Performances de la Gen4 Ionizing Bar
Distance de la surface chargée : 0.50" (13 mm) | 1" (25 mm) | 2" (51 mm) | 3" (76 mm) | 4" (102 mm)
Dissipe 5 kV* (secondes) : 0.1 | 0.14 | 0.29 | 0.53 | 0.96
*Plusieurs longueurs de barres testées (3" - 48").

Principe de fonctionnement
Le câble d'alimentation blindé électromagnétiquement transmet la sortie 5 kVrms de l'alimentation à chaque point émetteur en acier inoxydable accouplé capacitive de la barre. Un fil de terre intégré dans le câble crée un chemin de décharge des émetteurs vers le canal de la barre. La décharge à chaque émetteur charge les molécules d'air environnantes, produisant des ions positifs et négatifs. Les ions de polarité opposée neutralisent la charge de surface. La tension de l'émetteur est suffisante pour ioniser l'air sans provoquer de choc en cas de contact.

Caractéristiques techniques

• SKU : P8003
• Nom commercial / Modèle : Gen4® Ionizing Bar™
• Distance effective de neutralisation : jusqu'à 4" (102 mm) ; meilleure performance à 2" (51 mm) ou moins
• Exemple de performance (dissiper 5 kV) : 0,1 s à 0.50" (13 mm) ; 0,96 s à 4" (102 mm)
• Longueurs disponibles : 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219, 1372, 1524, 1829, 2134, 2438, 2743 mm). Stock et longueurs spéciales jusqu'à 118" (3 m) disponibles.
• Câble : comprend 5' (1,52 m) de câble blindé et électromagnétiquement protégé avec connecteur assemblé
• Alimentation requise : alimentation EXAIR modèle 7960 ou 7961 (5 kV). Les alimentations incluent un cordon secteur modulaire de 6' (1,83 m), interrupteur lumineux, fusible primaire intégré et (2) ou (4) sorties haute tension
• Électrique : utilisation avec alimentation 5 kVrms, 5 milliampères (max)
• Risque électrique : barres sans choc (moins de 40 microampères en court-circuit). Ne pas utiliser à proximité de matériaux ou gaz inflammables.
• Matériaux : parties métalliques - aluminium ; pièces plastiques - UL 94 HB ; émetteurs - acier inoxydable
• Température ambiante maximale : 165°F (74°C)
