Lame d'air ionisé Model 112212DX Gen4 Deluxe Super

Description

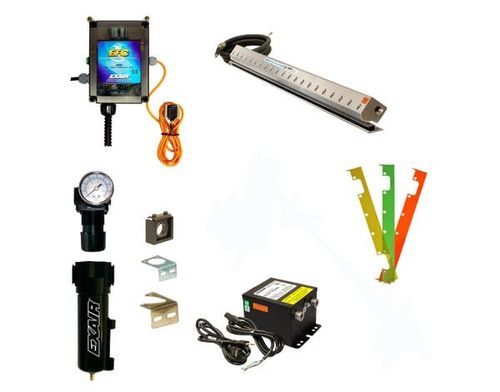

Les kits Gen4® Deluxe Super Ion Air Knife™ d'EXAIR fournissent une solution complète de neutralisation électrostatique : Gen4 Super Ion Air Knife, alimentation Gen4 Modèle 7960, Electronic Flow Control (EFC), système de montage universel pour lame d'air, jeu de cales, séparateur de filtre et régulateur de pression avec raccord. Le système neutralise l'électricité statique sur plastiques, bandes, bobines et autres surfaces pour prévenir déchirures, bourrages et chocs dangereux, tout en débarrassant les surfaces de poussière et particules pour améliorer la cadence et la propreté des produits.

Applications

• Nettoyage de bandes (web)
• Machines de moulage
• Découpeuses et rogneuses
• Nettoyage et manutention de pièces
• Élimination de poussières avant peinture
• Emballage sous film rétractable
• Nettoyage d'emballages
• Ouverture de sacs et remplissage
• Équipements d'impression

Avantages

• Performance d'ionisation améliorée jusqu'à 34% par rapport aux conceptions précédentes
• Câble blindé et électromagnétiquement protégé avec mise à la terre intégrée
• Connexions en acier inoxydable robustes vers l'alimentation
• Câble d'alimentation modulaire facilitant le routage
• Faible consommation d'air comprimé et flux d'air uniforme sur toute la longueur
• Fonctionnement silencieux et faible maintenance
• Efficace jusqu'à 20 ft (6,1 m)
• Irradiation sans choc et non radioactive
• Conception modulaire permettant des longueurs système illimitées avec flux d'air continu
• Force et débit variables via cales et régulateurs

Modèles

• Gen4 Super Ion Air Knife — Super Air Knife avec assemblage barre ionisante Gen4.
• Gen4 Super Ion Air Knife Systems — inclut Gen4 Super Ion Air Knife et alimentation Gen4 Modèle 7960 (115V ou 230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — incluent Gen4 Super Ion Air Knife, alimentation Gen4 Modèle 7960, jeu de cales, séparateur de filtre et régulateur de pression (avec raccord).
• Gen4 Deluxe Super Ion Air Knife Kits — incluent Gen4 Super Ion Air Knife, alimentation Gen4 Modèle 7960, EFC, système de montage universel, jeu de cales, séparateur de filtre et régulateur de pression (avec raccord).

Modèles / Numéros de référence par longueur d'écoulement d'air
Longueur d'écoulement | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76 mm) : 112003 | 112103 | 112203 | 112203DX
6" (152 mm) : 112006 | 112106 | 112206 | 112206DX
9" (229 mm) : 112009 | 112109 | 112209 | 112209DX
12" (305 mm) : 112012 | 112112 | 112212 | 112212DX
18" (457 mm) : 112018 | 112118 | 112218 | 112218DX
24" (610 mm) : 112024 | 112124 | 112224 | 112224DX
30" (762 mm) : 112030 | 112130 | 112230 | 112230DX
36" (914 mm) : 112036 | 112136 | 112236 | 112236DX
42" (1067 mm) : 112042 | 112142 | 112242 | 112242DX
48" (1219 mm) : 112048 | 112148 | 112248 | 112248DX
54" (1372 mm) : 112054 | 112154 | 112254 | 112254DX
60" (1524 mm) : 112060 | 112160 | 112260 | 112260DX
72" (1829 mm) : 112072 | 112172 | 112272 | 112272DX
84" (2134 mm) : 112084 | 112184 | 112284 | 112284DX
96" (2438 mm) : 112096 | 112196 | 112296 | 112296DX
108" (2743 mm) : 1120108 | 1121108 | 1122108 | 1122108DX

Performance (par pied de longueur)
Pression (PSIG / BAR) | Consommation d'air (SCFM / SLPM) | Niveau sonore (dBA) | Dissipe 5kV (secondes) à 6" (152 mm) de la cible
5 PSIG / 0.3 BAR : 3.7 SCFM / 105 SLPM | 39 dBA | 0.40 s
10 PSIG / 0.7 BAR : 5.5 SCFM / 156 SLPM | 51 dBA | 0.33 s
20 PSIG / 1.4 BAR : 13.2 SCFM / 372 SLPM | 57 dBA | 0.26 s
40 PSIG / 2.8 BAR : 20.4 SCFM / 576 SLPM | 61 dBA | 0.23 s
60 PSIG / 4.1 BAR : 27.6 SCFM / 780 SLPM | 65 dBA | 0.21 s
80 PSIG / 5.5 BAR : 34.8 SCFM / 984 SLPM | 69 dBA | 0.20 s
100 PSIG / 6.9 BAR : 42.0 SCFM / 1,188 SLPM | 72 dBA | 0.18 s

Spécifications

• Longueurs nominales disponibles : 3", 6", 9", 12", 18", 24", 30", 36", 42", 48", 54", 60", 72", 84", 96", 108" (76 mm à 2743 mm). Longueurs spéciales et longueurs système illimitées disponibles (options usine non incluses).
• Câble : longueur 5' blindée et électromagnétiquement protégée avec terre et connecteur baïonnette assemblé.
• Alimentation : EXAIR Modèle 7960 ou 7961 Gen4 (5 kV) requis. Tension d'entrée sélectionnable (115VAC ou 230VAC), câble d'alimentation modulaire, interrupteur lumineux et fusible primaire intégré.
• Air comprimé : raccords 1/4 NPT fournis à chaque extrémité et en dessous de la Super Air Knife ; plusieurs entrées nécessaires pour les lames longues (kits de plomberie recommandés pour 24" et plus).
• Électrique : utilisation avec alimentation 5 kVrms, 5 mA (max). Les barres ionisantes Gen4 sont sans choc (moins de 40 µA en court-circuit). Ne pas utiliser à proximité de matériaux ou gaz inflammables.
• Matériaux : pièces métalliques — aluminium ; pièces plastiques — UL 94 HB ; émetteurs — acier inoxydable.
• Température ambiante maximale : 165°F (74°C).

Caractéristiques / Spécifications techniques

• Type de produit : Gen4® Deluxe Super Ion Air Knife™ Kit
• Comprend : Gen4 Super Ion Air Knife, alimentation Gen4 (Modèle 7960), Electronic Flow Control (EFC), système de montage universel pour lame d'air, jeu de cales, séparateur de filtre et régulateur de pression (avec raccord)
• SKU exemple (kit deluxe 36") : 112236DX
• Performance : consommation d'air et temps de dissipation varient selon la pression d'alimentation (voir tableau Performance ci‑dessus)
• Distance maximale efficace de neutralisation : jusqu'à 20 ft (6,1 m)
• Matériau des émetteurs : acier inoxydable
• Alimentation : nécessite alimentation Gen4 (5 kV)
• Installation : entrées d'air comprimé 1/4 NPT ; plusieurs entrées et kits de plomberie recommandés pour installations ≥ 24"
