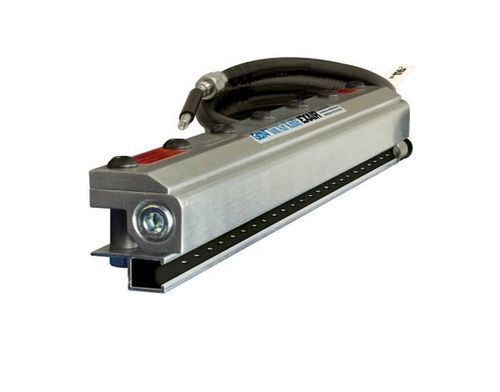

Lame d'air ionisé Model 8109 Gen4® Standard

Présentation
La Gen4® Standard Ion Air Knife™ d'EXAIR utilise la Standard Air Knife (amplification d'air 30:1) pour délivrer un flux d'air ionisé sur les surfaces chargées. Elle élimine l'électricité statique sur plastiques, toiles, feuilles et autres surfaces pour réduire déchirures, blocages et chocs dangereux. La consommation d'air et le bruit sont légèrement supérieurs à la Gen4 Super Ion Air Knife (amplification 40:1). Portée effective jusqu'à 20 ft (6,1 m).

Avantages

• Amélioration de performance de 30%
• Câble blindé et protégée électromagnétiquement
• Mise à la terre intégrée — aucune connexion de terre supplémentaire requise
• Raccordements en acier inoxydable vers l'alimentation
• Amplification d'air 30:1 réduisant la consommation d'air comprimé
• Faible maintenance, sans risque de choc et non radioactif
• Force et débit variables ; efficace jusqu'à 20 ft (6,1 m)
• Conception compacte et robuste ; longueurs de système illimitées

Modèles

• Gen4 Standard Ion Air Knife — inclut la Standard Air Knife et l'ensemble barre ionisante Gen4. Alimentation non fournie.
• Systèmes Gen4 Standard Ion Air Knife — incluent une Gen4 Standard Ion Air Knife et l'alimentation Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Kits Gen4 Standard Ion Air Knife — incluent la lame, l'alimentation Model 7960, jeu de cales, séparateur filtrant et régulateur de pression (avec coupleur).
• Kits Gen4 Deluxe Standard Ion Air Knife — incluent la lame, l'alimentation Model 7960, EFC, système de montage universel, jeu de cales, séparateur filtrant et régulateur (avec coupleur).

Tableau modèle / longueur
Longueur | Gen4 Standard Ion Air Knife | Gen4 Standard Ion Air Knife Systems | Gen4 Standard Ion Air Knife Kit | Gen4 Deluxe Standard Ion Air Knife Kit
3" (76mm) | 8103 | 8203 | 8403 | 8403DX
6" (152mm) | 8106 | 8206 | 8406 | 8406DX
9" (229mm) | 8109 | 8209 | 8409 | 8409DX
12" (305mm) | 8112 | 8212 | 8412 | 8412DX
18" (457mm) | 8118 | 8218 | 8418 | 8418DX
24" (610mm) | 8124 | 8224 | 8424 | 8424DX
30" (762mm) | 8130 | 8230 | 8430 | 8430DX
36" (914mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219mm) | 8148 | 8248 | 8448 | 8448DX

Accessoires (résumé)
Alimentations — Modèles 7960 (2 sorties) et 7961 (4 sorties) disponibles pour 115 VAC ou 230 VAC, 50/60 Hz. Comprennent cordon modulaire 6' (1,83 m) et interrupteur lumineux. Reconnu UL Component, conforme CE et RoHS.

Système de montage universel — Modèle 9060 offre un positionnement sécurisé pour toute EXAIR Air Knife ; montage supérieur possible sur toutes longueurs, montage inférieur possible sur Standard Ion Air Knives ≥ 9" (229 mm). Bras articulé ; extension max 30" (762 mm).

Kits de plomberie Air Knife — pour lames ≥ 24" ; fournissent tuyaux/durites et raccords dimensionnés, et manomètre pour lames aluminium.

Kits de brides de couplage — pour assembler plusieurs lames ; incluent plaques et vis inox avec accès aux entrées d'air comprimé.

Jeux de cales (shims) — règlent l'écart d'échappement pour ajuster force et débit. Épaisseurs typiques pour lames aluminium : .001" (0,03 mm), .002" (0,05 mm) installé, .003" (0,08 mm), .004" (0,10 mm).

Performances (par pied / 305 mm)
Pression (PSIG) | BAR | Consommation d'air (SCFM) | Consommation d'air (SLPM) | Niveau sonore (dBA) | Dissipe 5 kV (secondes)
5 PSIG | 0.3 BAR | 6 SCFM | 170 SLPM | 66 dBA | 0.38 s
10 PSIG | 0.7 BAR | 8 SCFM | 227 SLPM | 68 dBA | 0.28 s
20 PSIG | 1.4 BAR | 16 SCFM | 453 SLPM | 69 dBA | 0.29 s
40 PSIG | 2.8 BAR | 24 SCFM | 679 SLPM | 78 dBA | 0.21 s
60 PSIG | 4.1 BAR | 32 SCFM | 906 SLPM | 84 dBA | 0.21 s
80 PSIG | 5.5 BAR | 41 SCFM | 1,160 SLPM | 87 dBA | 0.21 s
100 PSIG | 6.9 BAR | 49 SCFM | 1,387 SLPM | 90 dBA | 0.21 s
* par pied (305 mm) de longueur. **mesure à 6" (152 mm) de la cible.

Spécifications / matériaux

• Longueurs disponibles : 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76–1219 mm). Longueurs spéciales et systèmes illimités disponibles.
• Câble : 5' (1,52 m) de câble blindé et électromagnétiquement protégé fourni.
• Alimentation : EXAIR Model 7960 ou 7961 (5 kV) requis ; alimentations incluent cordon 6' (1,83 m) et interrupteur lumineux.
• Air comprimé : raccords 1/4 NPT fournis à chaque extrémité.
• Électrique : utilisation avec alimentation 5 kVrms, 5 mA (max). Les barres ionisantes Gen4 sont sans risque de choc (< 40 μA en court-circuit).
• Matériaux : parties métalliques en aluminium ; émetteurs en acier inoxydable ; pièces plastiques UL 94 HB.
• Température ambiante max : 165°F (74°C).
• Rapport d'amplification d'air : 30:1. Portée effective du flux ionisé : jusqu'à 20 ft (6,1 m).
• Non radioactif, faible maintenance, force et débit variables.

Caractéristiques / spécifications techniques

• Marque : EXAIR
• Modèle commercial : Gen4® Standard Ion Air Knife™
• Rapport d'amplification d'air : 30:1
• Longueurs standard : 76 mm à 1219 mm (3" à 48")
• Câble blindé fourni : 5' (1,52 m)
• Alimentation haute tension requise : Model 7960 / 7961 (5 kV)
• Raccords d'air : 1/4 NPT sur chaque extrémité
• Matériaux : corps en aluminium, émetteurs en acier inoxydable
• Température ambiante maximale : 165°F (74°C)
