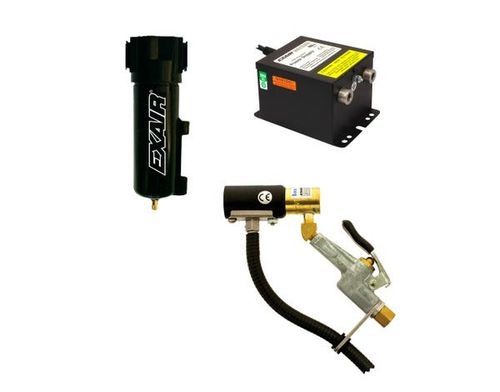

Soufflette d'ionisation Model 8393 Gen4®

avec filtre

Vue d'ensemble
Le système Pistolet ionisant Gen4® avec filtre fournit les éléments essentiels pour l'utilisation. Il comprend l'alimentation sélectionnable Modèle 7960 (115VAC/230VAC, 50/60Hz) et un séparateur de filtre. Il associe portabilité, vitesse de neutralisation statique très rapide et faible consommation d'air comprimé pour éliminer efficacement l'électricité statique, les contaminants et la poussière sur des pièces tridimensionnelles avant assemblage, conditionnement, peinture ou finition. Le Gen4 Ion Air Gun neutralise l'électricité statique et nettoie.

Applications

• Ouverture de sachets - formage et remplissage
• Nettoyage et neutralisation de pièces
• Neutralisation de films thermorétractables
• Nettoyage de pièces moulées
• Élimination de l'électricité statique sur des ensembles
• Neutralisation lors d'opérations de tronçonnage
• Nettoyage d'emballages
• Neutralisation de contenants

Avantages

• Faible consommation d'air
• Neutralisation rapide de la charge statique
• Fonctionnement silencieux
• Efficace jusqu'à 15 pieds (4,6 m)
• Sans choc, non radioactif
• Compact, robuste, facile à installer
• Admission d'air pouvant être gainée
• Pas de pièces mobiles — faible maintenance
• Force et débit variables

Contenu / Emballage
Comprend : Pistolet Ion Gen4, alimentation sélectionnable Modèle 7960 (115VAC/230VAC, 50/60Hz) et séparateur de filtre (configuration Système Ion Air Gun avec filtre).

Modèles / Gamme de produits
Gamme de produits Ion Air Gun et contenus types :

• Ion Air Gun — comprend le pistolet Ion Air Gun et 10' (3 m) de câble blindé et électromagnétiquement protégé.
• Ion Air Gun System — comprend un Ion Air Gun et l'alimentation sélectionnable Modèle 7960 (115 VAC/230 VAC, 50/60Hz).
• Ion Air Gun System with Filter — comprend le Système Ion Air Gun et le séparateur de filtre.
• Ion Air Gun Kit — comprend un Ion Air Gun, l'alimentation Modèle 7960, le séparateur de filtre et un régulateur de pression (avec coupleur).

Accessoires (exemples)

• Alimentation — Modèle 7960 alimentation sélectionnable (permet entrée 115 VAC ou 230 VAC ; câble modulaire avec blindage électromagnétique ; fusible primaire intégré ; Reconnu UL pour les normes américaines et canadiennes ; conforme CE et RoHS).
• Jeux de cales — cales additionnelles en acier inoxydable (.006" et .009") pour augmenter la vitesse (cales usine .003" installées).

Performances (Ion Air Gun)
Pression (PSIG | BAR) | Consommation d'air (SCFM | SLPM) | Niveau sonore (dBA) | Dissipe 5 kV* (Secondes)
20 | 1.4 | 7.4 SCFM | 209 SLPM | 67 dBA | 0.45 s
40 | 2.8 | 11.5 SCFM | 325 SLPM | 74 dBA | 0.33 s
60 | 4.1 | 15.8 SCFM | 447 SLPM | 79 dBA | 0.24 s
80 | 5.5 | 22.0 SCFM | 622 SLPM | 82 dBA | 0.18 s
100 | 6.9 | 24.0 SCFM | 679 SLPM | 85 dBA | 0.18 s
*Mesuré à 6" (152 mm) de la cible.

Spécifications

• Alimentation : EXAIR Modèle 7960 ou 7961 (5 kV) requise pour le fonctionnement du Pistolet Ion Air. Alimentations fournies avec cordon d'alimentation de 6' (1,83 m), interrupteur lumineux et multiples sorties haute tension.
• Air comprimé : arrivée 1/4 NPT.
• Électrique : à employer avec alimentation 5 kVrms, 5 milliampères (max).
• Risque électrique : Sans choc (moins de 40 microampères en court-circuit). Ne pas utiliser à proximité de matériaux ou gaz inflammables.
• Matériaux : pièces métalliques — aluminium ; pièces plastiques — classement UL 94 HB ; électrode — acier inoxydable.
• Température ambiante maximale : 165°F (74°C).

Principe de fonctionnement (résumé)
Le Pistolet Ion Air combine un jet d'air à haute vélocité avec une pointe émettrice électriquement excitée (sans choc). L'air comprimé est injecté dans le jet d'air, induisant un fort débit d'air ambiant. L'électrode ionise le flux d'air, produisant un flux ionisé capable de neutraliser rapidement des charges statiques élevées. Le filtre et le régulateur optionnels nettoient l'air comprimé et permettent un réglage infini du débit et de la vitesse.

Caractéristiques / spécifications techniques

• Modèle (SKU produit affiché sur la page) : 8393
• Dénomination commerciale : Gen4® Ion Air Gun™ System with Filter
• Alimentation incluse : Modèle 7960 (tension sélectionnable 115VAC / 230VAC, 50/60Hz)
• Entrée d'air comprimé : 1/4 NPT
• Alimentation HV requise : 5 kVrms, ≤5 mA
• Matériau de l'électrode : acier inoxydable
• Construction métal : aluminium
• Classement des pièces plastiques : UL 94 HB
• Température ambiante maximale : 165°F (74°C)
• Exemples de performances : à 20 PSIG — 7.4 SCFM (209 SLPM), 67 dBA, 0.45 s de décharge ; à 100 PSIG — 24.0 SCFM (679 SLPM), 85 dBA, 0.18 s de décharge (mesuré à 6" de la cible)
• Avantages clés : faible consommation d'air, neutralisation rapide, fonctionnement silencieux, sans choc (non radioactif), efficace jusqu'à 15 ft (4,6 m), pas de pièces mobiles
