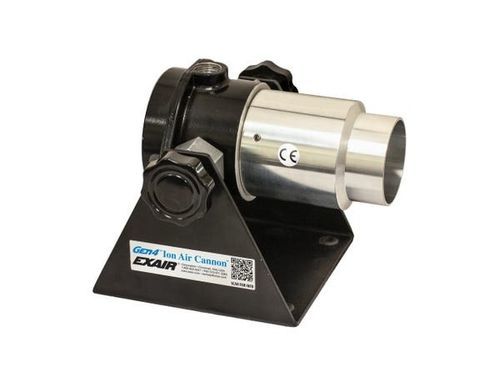

Canon à air d'ionisation Model 8192 Gen4®

sûrcompacten inox

Vue d'ensemble
Le Gen4® Ion Air Cannon™ d'EXAIR neutralise l'électricité statique et assure le nettoyage jusqu'à 4,6 m (15 ft) sans pièces mobiles. Il génère un flux conique concentré d'air ionisé grâce à un Super Air Amplifier et une pointe émettrice remplaçable ; avec un régulateur de pression optionnel, le débit et la vitesse d'air sont réglables en continu pour s'adapter aux applications industrielles légères ou intensives.

Applications

• Ouverture de sachets — formage et remplissage
• Nettoyage et neutralisation de pièces
• Neutralisation du film thermorétractable
• Nettoyage de pièces moulées
• Élimination de la charge statique sur des assemblages
• Neutralisation lors d'opérations de découpe
• Nettoyage d'emballages et de conteneurs
• Neutralisation sur lignes automatisées et espaces confinés

Avantages

• Faible consommation d'air comprimé
• Décroissance rapide des charges au point cible
• Fonctionnement silencieux par rapport aux buses ouvertes
• Performance efficace jusqu'à 4,6 m (15 ft)
• Ionisation sans choc, non radioactive
• Construction compacte et robuste — installation aisée
• Admission d'air pouvant être dérivée (ductée)
• Pas de pièces mobiles — faible maintenance
• Force et débit variables avec régulateur optionnel

Modèles
Les modèles Ion Air Cannon sont proposés en quatre configurations : Ion Air Cannon ; Ion Air Cannon avec alimentation ; Ion Air Cannon Kit ; Deluxe Ion Air Cannon Kit. Exemples de références : 8192 (Ion Air Cannon), 8292 (avec alimentation), 8492 (Kit), 8492DX (Kit Deluxe).

Accessoires

• Power Supply — Modèle 7960 (tension sélectionnable) fournit la haute tension pour l'émetteur, inclut câble blindé modulaire et fusible primaire intégré. Alimentation reconnue UL Component, conforme CE et RoHS.
• Shim Sets — Un calage de 0,003" (0,08 mm) en acier inoxydable est installé. Des jeux de cales optionnels (.006" / 0,15 mm et .009" / 0,23 mm) augmentent la vitesse d'air si nécessaire.

Principe de fonctionnement (récapitulatif)
Le Gen4® Ion Air Cannon intègre un Super Air Amplifier et un collier ionisant alimenté par une alimentation haute tension. L'air comprimé est injecté dans le canon, induisant un flux important d'air ambiant. Une pointe émettrice remplaçable ionise le flux d'air, produisant un courant conique d'air ionisé capable d'éliminer la charge statique et de nettoyer jusqu'à 4,6 m (15 ft). Plus de 90 % de l'air ionisé est de l'air induit, offrant un débit maximal pour une consommation d'air comprimé minimale.

Caractéristiques techniques

• Modèle (SKU) : 8192
• Nom commercial / désignation : Gen4® Ion Air Cannon™
• Marque : EXAIR
• Distance d'utilisation : Efficace jusqu'à 4,6 m (15 ft)
• Principe : Super Air Amplifier avec émetteur ionisant ; débit induit >90 % pour grand volume avec faible consommation d'air comprimé
• Raccord air comprimé : Entrée 3/8" NPT
• Consommation d'air et performances (mesurées à 305 mm / 12" de la cible) :
  20 PSIG (1,4 BAR) — 5,7 SCFM (161 SLPM), 58 dBA, dissipe 5 kV en 0,75 s
  40 PSIG (2,8 BAR) — 9 SCFM (255 SLPM), 64 dBA, dissipe 5 kV en 0,6 s
  60 PSIG (4,1 BAR) — 12,2 SCFM (345 SLPM), 70 dBA, dissipe 5 kV en 0,5 s
  80 PSIG (5,5 BAR) — 15,5 SCFM (439 SLPM), 72 dBA, dissipe 5 kV en 0,43 s
  100 PSIG (6,9 BAR) — 18,7 SCFM (529 SLPM), 74 dBA, dissipe 5 kV en 0,37 s
• Électrique : Nécessite une alimentation 5 kVrms (5 kV) (Modèle 7960 ou 7961). Utiliser l'alimentation spécifiée 5 kVrms, 5 mA max.
• Risque électrique : Sans choc (< 40 µA en court-circuit). Ne pas utiliser à proximité de matériaux ou gaz inflammables.
• Matériau de l'émetteur : Acier inoxydable (remplaçable)
• Pièces métalliques : Aluminium
• Pièces plastiques : Classement UL 94 HB
• Température ambiante maximale : 74°C (165°F)
• Pas de pièces mobiles — faible maintenance
• Réglage : Débit et vitesse d'air réglables en continu avec régulateur optionnel
