Kit de lame d’air d'ionisation Model 8424DX Gen4® Deluxe Standard

industrielavec contrôle de débit électroniqueavec régulateur de pression

Overview

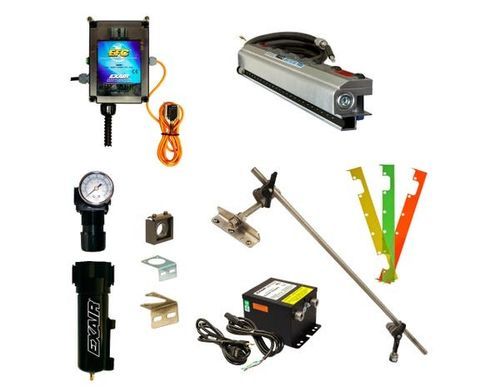

Le Kit Gen4® Deluxe Standard Ion Air Knife™ contient tous les éléments nécessaires pour optimiser l'élimination des charges électrostatiques avec un Gen4 Standard Ion Air Knife™ : Electronic Flow Control (EFC), support de montage universel, alimentation, jeu de cales (shim), filtre-séparateur et régulateur de pression. Le Standard Ion Air Knife™ utilise une amplification d'air 30:1 pour délivrer un rideau d'air ionisé aux surfaces chargées, idéal pour les plastiques, les bobines et les feuilles. Par rapport au Gen4 Super Ion Air Knife™, la consommation d'air et le niveau sonore sont supérieurs mais adaptés à de nombreuses applications industrielles.

Advantages

• Performance d'ionisation améliorée (≈30% par rapport aux conceptions antérieures)
• Câble blindé et protégé électromagnétiquement pour une intégrité de signal fiable
• Mise à la terre intégrée — pas de connexion de terre additionnelle requise
• Connexions en acier inoxydable vers l'alimentation pour une meilleure durabilité
• Consommation d'air réduite par rapport aux anciennes conceptions
• Amplification d'air 30:1 pour un flux d'air uniforme
• Niveau sonore réduit en service
• Efficace jusqu'à 20 ft (6,1 m) pour la neutralisation
• Ionisation sans choc, non radioactive
• Construction compacte et robuste, installation simple
• Longueurs système illimitées via brides de couplage
• Faible maintenance avec émetteurs remplaçables
• Force et débit réglables via les cales et l'EFC

Models
Les Gen4 Standard Ion Air Knives sont proposés en quatre configurations :

• Gen4 Standard Ion Air Knife™ — Standard Air Knife avec barre ionisante Gen4. (Alimentation non incluse.)
• Gen4 Standard Ion Air Knife Systems — inclut le Gen4 Standard Ion Air Knife™ et l'alimentation Model 7960 Gen4 (115/230 VAC, 50/60 Hz).
• Gen4 Standard Ion Air Knife Kits — inclut Gen4 Standard Ion Air Knife™, alimentation Model 7960 Gen4, jeu de cales, filtre-séparateur et régulateur de pression (avec coupleur).
• Gen4 Deluxe Standard Ion Air Knife Kits — inclut Gen4 Standard Ion Air Knife™, alimentation Model 7960 Gen4, Electronic Flow Control (EFC), système de montage universel, jeu de cales, filtre-séparateur et régulateur de pression (avec coupleur).

Model / Length matrix
3" (76 mm) | 8103 | 8203 | 8403 | 8403DX
6" (152 mm) | 8106 | 8206 | 8406 | 8406DX
9" (229 mm) | 8109 | 8209 | 8409 | 8409DX
12" (305 mm) | 8112 | 8212 | 8412 | 8412DX
18" (457 mm) | 8118 | 8218 | 8418 | 8418DX
24" (610 mm) | 8124 | 8224 | 8424 | 8424DX
30" (762 mm) | 8130 | 8230 | 8430 | 8430DX
36" (914 mm) | 8136 | 8236 | 8436 | 8436DX
42" (1067 mm) | 8142 | 8242 | 8442 | 8442DX
48" (1219 mm) | 8148 | 8248 | 8448 | 8448DX

Performance summary (per foot of length)
Pression d'alimentation (PSIG / BAR) vs Consommation d'air (SCFM / SLPM) vs Niveau sonore (dBA) vs Dissipe 5kV (secondes) :
5 PSIG (0.3 BAR): 6 SCFM (170 SLPM), 66 dBA, 0.38 secondes
10 PSIG (0.7 BAR): 8 SCFM (227 SLPM), 68 dBA, 0.28 secondes
20 PSIG (1.4 BAR): 16 SCFM (453 SLPM), 69 dBA, 0.29 secondes
40 PSIG (2.8 BAR): 24 SCFM (679 SLPM), 78 dBA, 0.21 secondes
60 PSIG (4.1 BAR): 32 SCFM (906 SLPM), 84 dBA, 0.21 secondes
80 PSIG (5.5 BAR): 41 SCFM (1,160 SLPM), 87 dBA, 0.21 secondes
100 PSIG (6.9 BAR): 49 SCFM (1,387 SLPM), 90 dBA, 0.21 secondes

Accessories

• Alimentations — Model 7960 (2 sorties) et Model 7961 (4 sorties) pour 115/230 VAC, 50/60 Hz; incluent cordon d'alimentation et interrupteur lumineux.
• Système de montage universel (Model 9060) — positionnement précis, montage haut ou bas, extension articulée jusqu'à 30" (762 mm); construction en acier inoxydable.
• Kits de plomberie pour Air Knife — fournissent l'air comprimé aux multiples entrées des couteaux plus longs; incluent tuyaux/ressorts, raccords et manomètre où applicable.
• Kits de brides de couplage — pour joindre plusieurs Air Knives et obtenir des longueurs systèmes personnalisées.
• Jeux de cales (shim) — ajustent l'écartement pour modifier la force et le débit (épaisseurs variées incluses).

Specifications

• Longueurs disponibles : 3", 6", 9", 12", 18", 24", 30", 36", 42", 48" (76, 152, 229, 305, 457, 610, 762, 914, 1067, 1219 mm). Longueurs spéciales et systèmes illimités disponibles.
• Câble : 5 ft (1.52 m) blindé et électromagnétiquement protégé inclus.
• Alimentation : EXAIR Model 7960 ou 7961 requis (5 kV). Les alimentations incluent un cordon de 6 ft (1.83 m) et un interrupteur lumineux.
• Raccord air comprimé : sorties 1/4 NPT fournies à chaque extrémité du Standard Air Knife™.
• Électrique : à utiliser avec alimentation 5 kVrms, 5 mA (max).
• Risque électrique : les barres ionisantes Gen4 sont sans choc (moins de 40 microampères en court-circuit). Ne pas utiliser à proximité de matériaux ou gaz inflammables.
• Matériaux : parties métalliques — aluminium; pièces plastiques — UL 94 HB; émetteurs — acier inoxydable.
• Température ambiante maximale : 165°F (74°C).
