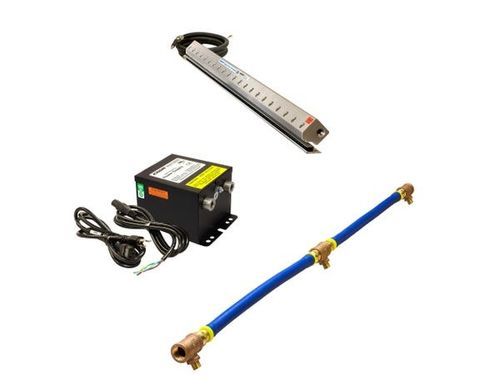

Lame d'air ionisé avec kit de raccordement Model 112160PKI Gen4 Super

pour l'industrie papetièrepour l'imprimeriepour la plasturgie

Présentation
Le système Gen4® Super Ion Air Knife™ comprend la Super Air Knife avec barre ionisante Gen4, l'alimentation requise (modèle 7960 ou 7961 — sélectionnable 115 VAC/230 VAC, 50/60 Hz) et un kit de plomberie pour simplifier l'installation. Le système génère une nappe d'air laminaire ionisée qui neutralise les charges électrostatiques et élimine les particules sur plastiques, bandes, tôles et autres surfaces afin de réduire déchirures, bourrages et risques de décharge. Conçu pour un usage industriel continu avec un entretien réduit.

Applications

• Nettoyage de bandes et films
• Lignes de moulage par injection et par soufflage
• Stations de découpe et rognage
• Nettoyage de pièces avant assemblage
• Élimination de poussières avant peinture
• Ensacheuses et lignes de rétraction (shrink)
• Nettoyage et manutention d'emballages
• Ouverture et remplissage de sacs
• Équipements d'impression et de conversion

Avantages

• Performance ionisante améliorée jusqu'à 34% par rapport aux générations précédentes
• Câble blindé et protégé électromagnétiquement pour durabilité et protection EMI
• Mise à la terre intégrée sur la barre ionisante, pas de connexion de terre séparée nécessaire
• Connexions en acier inoxydable vers l'alimentation pour résistance à la corrosion
• Câble d'alimentation modulaire facilitant le routage et les connexions
• Faible consommation d'air comprimé
• Flux d'air uniforme et distribution d'ions homogène sur toute la longueur
• Fonctionnement silencieux adapté aux environnements de production
• Efficace jusqu'à 6,1 m (20 ft)
• Conception sans radioactivité et sans risque de choc
• Construction compacte et robuste, installation aisée
• Longueurs illimitées en couplant les unités
• Faible maintenance et réglage de la force/débit via jeux de cales (shims)

Modèles
Les Gen4 Super Ion Air Knives sont disponibles en quatre variantes pour s'adapter aux besoins d'installation et de performance :

• Gen4 Super Ion Air Knife — Super Air Knife avec assemblage de barre ionisante Gen4.
• Gen4 Super Ion Air Knife Systems — inclut une Gen4 Super Ion Air Knife et l'alimentation Gen4 Model 7960 (115V/230VAC, 50/60Hz).
• Gen4 Super Ion Air Knife Kits — inclut la Gen4 Super Ion Air Knife, l'alimentation Model 7960, jeu de cales, séparateur de filtre et régulateur de pression avec coupleur.
• Gen4 Deluxe Super Ion Air Knife Kits — ajoute EFC (contrôle électronique du débit) et le système de montage universel Air Knife au kit précédent.

Tableau modèles / références (Longueur d'écoulement vs références)
Longueur d'air | Gen4 Super Ion Air Knife | Gen4 Super Ion Air Knife Systems | Gen4 Super Ion Air Knife Kit | Gen4 Deluxe Super Ion Air Knife Kit
3" (76mm) | 112003 | 112103 | 112203 | 112203DX
6" (152mm) | 112006 | 112106 | 112206 | 112206DX
9" (229mm) | 112009 | 112109 | 112209 | 112209DX
12" (305mm) | 112012 | 112112 | 112212 | 112212DX
18" (457mm) | 112018 | 112118 | 112218 | 112218DX
24" (610mm) | 112024 | 112124 | 112224 | 112224DX
30" (762mm) | 112030 | 112130 | 112230 | 112230DX
36" (914mm) | 112036 | 112136 | 112236 | 112236DX
42" (1067mm) | 112042 | 112142 | 112242 | 112242DX
48" (1219mm) | 112048 | 112148 | 112248 | 112248DX
54" (1372mm) | 112054 | 112154 | 112254 | 112254DX
60" (1524mm) | 112060 | 112160 | 112260 | 112260DX
72" (1829mm) | 112072 | 112172 | 112272 | 112272DX
84" (2134mm) | 112084 | 112184 | 112284 | 112284DX
96" (2438mm) | 112096 | 112196 | 112296 | 112296DX
108" (2743mm) | 1120108 | 1121108 | 1122108 | 1122108DX

Accessoires et remarques

• Alimentations (Model 7960 deux sorties et Model 7961 quatre sorties) avec tension d'entrée sélectionnable (115VAC/230VAC), câble modulaire blindé et protégé, fusible primaire intégré et interrupteur lumineux; reconnus UL Component pour US/Canada, conformes CE et RoHS.
• Le système de montage universel Air Knife (Model 9060) offre un positionnement sécurisé en acier inoxydable; articulations et extensions variables selon la longueur de la lame d'air.
• Les kits de plomberie fournissent tuyau/nible et raccords correctement dimensionnés pour interconnecter plusieurs entrées; les kits pour lames en aluminium incluent manomètre, tuyau nitrile/PVC et raccords en laiton.
• Les kits de brides de couplage permettent de joindre plusieurs lames d'air et incluent plaques rigides et vis en acier inoxydable.
• Des jeux de cales (shims) sont disponibles pour ajuster l'écart d'échappement et régler la force/débit; détails d'épaisseur fournis avec les kits.

Caractéristiques / Spécifications techniques

• Longueurs disponibles : 3, 6, 9, 12, 18, 24, 30, 36, 42, 48, 54, 60, 72, 84, 96 et 108" (76–2743 mm). Longueurs spéciales et longueurs système illimitées en couplage disponibles.
• Câble : câble blindé de 5' (≈1,5 m) protégé électromagnétiquement avec mise à la terre et connecteur à baïonnette fourni.
• Alimentation : EXAIR Model 7960 ou 7961 requis (5 kV); alimentations fournies avec cordon d'alimentation modulaire de 6', interrupteur lumineux et fusible primaire intégré.
• Air comprimé : sorties 1/4 NPT sur chaque extrémité et sur la face inférieure; kits de plomberie fournis pour lames ≥24" pour entrées multiples.
• Électrique : à utiliser avec une alimentation 5 kVrms, 5 mA (max).
• Risque électrique : les barres ionisantes Gen4 sont sans choc (<40 μA en court-circuit). Ne pas utiliser près de matériaux ou gaz inflammables.
• Matériaux : pièces métalliques en aluminium; émetteurs en acier inoxydable; pièces plastiques classées UL 94 HB.
• Température ambiante maximale : 165°F (74°C).
• Performance par pied (305 mm) — Pression PSIG (BAR) | Consommation d'air SCFM | Consommation d'air SLPM | Niveau sonore dBA | Dissipe 5 kV (secondes):
  5 PSIG (0.3 BAR) | 3.7 SCFM | 105 SLPM | 39 dBA | 0.40 s
  10 PSIG (0.7 BAR) | 5.5 SCFM | 156 SLPM | 51 dBA | 0.33 s
  20 PSIG (1.4 BAR) | 13.2 SCFM | 372 SLPM | 57 dBA | 0.26 s
  40 PSIG (2.8 BAR) | 20.4 SCFM | 576 SLPM | 61 dBA | 0.23 s
  60 PSIG (4.1 BAR) | 27.6 SCFM | 780 SLPM | 65 dBA | 0.21 s
  80 PSIG (5.5 BAR) | 34.8 SCFM | 984 SLPM | 69 dBA | 0.20 s
  100 PSIG (6.9 BAR) | 42.0 SCFM | 1188 SLPM | 72 dBA | 0.18 s
