- Poignée tubulaire
- Emile Maurin Eléments Standard Mécaniques
Poignée tubulaire 11-91 seriescourbéecylindrique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- tubulaire
- Forme
- courbée
- Autres caractéristiques
- cylindrique
- Taille
Max: 600 mm
(23,62 in)Min: 400 mm
(15,75 in)
Description
Présentation
Photos / Schémas
Fichiers (noms)
Références de commande (exemples)
Exemple de commande / référence rapide
EXEMPLE DE COMMANDE :
Référence : 11-912-400-6
Remarques
Caractéristiques / spécifications techniques
- Série : 11-91 — Poignée tubulaire voutée.
- Matières et finitions : tube en aluminium (pelliculé noir mat RAL 9005 ou anodisé couleur naturelle) ou inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304). Supports en aluminium (noir mat RAL 9005 ou gris RAL 9006). Capuchons en technopolymère (noir mat ou gris).
- Conception : prise tubulaire en arc avec supports de montage et capuchons ; disponible en plusieurs longueurs et options de filetage.
Photos / Schémas

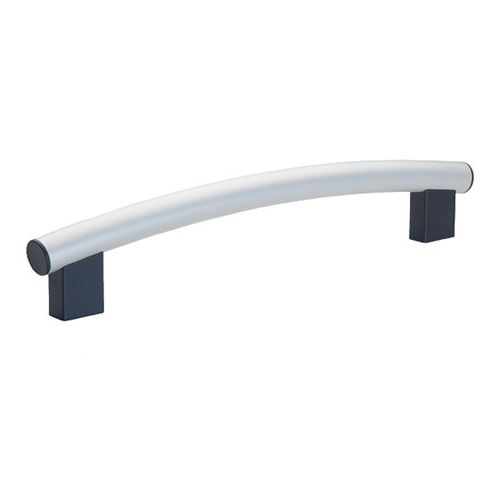

- Photos produit disponibles montrant différentes finitions de tube et couleurs de supports.
- Schéma technique disponible indiquant les cotes totales et la géométrie de fixation.
Fichiers (noms)
- Poignée tubulaire voutée aluminium ou inox 11-91 (Pdf)
- Poignées Tubulaires - Fiche technique
- Poignées étriers - Fiche technique
Références de commande (exemples)
- 11-912-400-6
- 11-912-400-8
- 11-912-500-6
- 11-912-500-8
- 11-912-600-6
- 11-912-600-8
- 11-913-400-6
- 11-913-400-8
- 11-913-500-6
- 11-913-500-8
- 11-913-600-6
- 11-913-600-8
- 11-914-400-6
- 11-914-400-8
- 11-914-500-6
- 11-914-500-8
- 11-914-600-6
- 11-914-600-8
- 11-915-400-6
- 11-915-400-8
- 11-915-500-6
- 11-915-500-8
- 11-915-600-6
- 11-915-600-8
Exemple de commande / référence rapide
EXEMPLE DE COMMANDE :
Référence : 11-912-400-6
Remarques
- Certaines références sont marquées « D » (en stock) ou indiquées avec un délai (ex. 7 jours) selon la variante.
- Fichiers CAD disponibles pour les variantes (liens projet CAD par référence).
Caractéristiques / spécifications techniques
- Série / modèle : 11-91.
- Matières : Tube en aluminium (pelliculé noir mat RAL 9005 ou anodisé naturel) ou inox (AFNOR Z 6 CN 18-09 / Werk 1.4301 / AISI 304).
- Supports : Aluminium, noir mat (RAL 9005) ou gris (RAL 9006).
- Capuchons : Technopolymère, noir mat ou gris.
- Norme : correspond à la norme GN 666.4.
- Longueurs de prise disponibles (l1) : 400 mm, 500 mm, 600 mm.
- Cotes nominales associées : l2 = 440 / 540 / 640 mm ; l3 = 360 / 460 / 560 mm ; l4 = 480 / 580 / 680 mm.
- Section / diamètre : l5 = 22 mm ; d1 = 30 mm.
- Filetage de fixation (d2) : M6 ou M8 selon référence.
- Hauteurs : h1 = 90 / 94 / 98 mm ; h2 (min.) = 15 mm.
- Disponibilité : certaines variantes aluminium indiquées D (stock) ; autres variantes 7 jours selon finition.
