Poignée rabattable 11-121

étrieraffleurantepour panneau avant

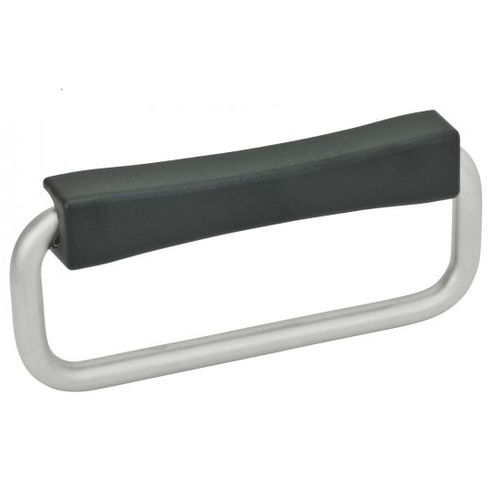

Poignée rabattable à 90° — définition
Poignée étrier (poignée en U) conçue pour manoeuvrer, soulever et déplacer des objets tels que portes, trappes, panneaux et équipements. Une fois rabattue, la poignée est affleurante pour réduire l'encombrement et le risque d'accrochage.

Matière

• Socle en inox (AFNOR Z 6 CN 18-10 M, Werk 1.4308, AISI CF-8) : disponible en inox naturel mat ou inox pelliculé noir.
• Poignée en inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304), finition mate.
• Ressort de maintien en inox (AFNOR Z 12 CN 18-09, Werk 1.4310, AISI 301).

Versions

• Inox naturel ou inox pelliculé noir.
• Avec ressort de maintien (maintient la position) ou version libre (sans ressort).
• Fixations : trous taraudés, trous alésés ou version à souder.

Plage dimensionnelle
Encombrement (largeur × hauteur) : 124 × 59 mm. Une seule taille principale disponible pour cette poignée.

Utilisation

• Conçue pour soulever, déplacer et manipuler objets, meubles, portes, trappes et équipements.
• Faible encombrement en position rabattue, sécurité accrue par affleurement au support réduisant risques d'accrochage ou de choc.
• Adaptée à l'intérieur et à l'extérieur grâce à la fabrication inox (résistance à l'humidité et aux ambiances corrosives).
• Versions manuelle (avec ressort) ou libre (sans ressort).

Montage

• Version taraudée : se fixe avec deux vis adaptées (vis CHC, tête fraisée, tête bombée, tête hexagonale). Vis non fournies.
• Version alésée : s'installe via deux vis CHC 31-54.
• Version à souder : fixation par soudure directe sur la structure.

Autre version proposée
Modèles 11-123 / 11-124 : poignée rabattable à 180° (variante disponible).

Caractéristiques / spécifications techniques

• Norme : conforme à la norme GN 425.9.
• Exemple de commande : 11-1211-60.
• Références et principales caractéristiques disponibles :

• 11-1211-60 — Matière : Inox naturel — Version : Libre — Finition : Taraudée — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1212-60 — Matière : Inox naturel — Version : Libre — Finition : Alésée — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1213-60 — Matière : Inox naturel — Version : Libre — Finition : À souder — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1216-60 — Matière : Inox naturel — Version : Avec ressort de maintien — Finition : Taraudée — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: 10 mm, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: M6, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1217-60 — Matière : Inox naturel — Version : Avec ressort de maintien — Finition : Alésée — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: 9,6 mm, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: 6,4 mm — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1218-60 — Matière : Inox naturel — Version : Avec ressort de maintien — Finition : À souder — l1: 60 mm, l2: 120 mm, l3: 124 mm, l4: -, l5: -, l6: 16 mm, l7: 53 mm — d1: 8 mm, d2: -, d3: - — h1: 49 mm, h2: 20 mm, h3: 59 mm.
• 11-1221-60 — Matière : Inox pelliculé noir — Version : Libre — Finition : Taraudée — (dimensions identiques à 11-1211-60).
• 11-1222-60 — Matière : Inox pelliculé noir — Version : Libre — Finition : Alésée — (dimensions identiques à 11-1212-60).
• 11-1226-60 — Matière : Inox pelliculé noir — Version : Avec ressort de maintien — Finition : Taraudée — (dimensions identiques à 11-1216-60).
• 11-1227-60 — Matière : Inox pelliculé noir — Version : Avec ressort de maintien — Finition : Alésée — (dimensions identiques à 11-1217-60).
