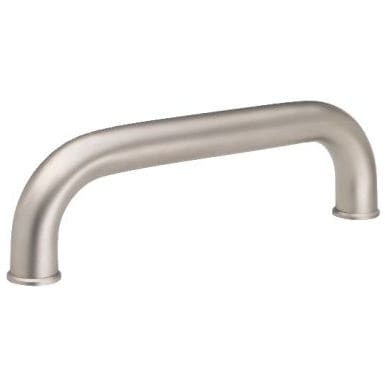

Poignée étrier 11-68 seriestubulairepour machinepour chariot
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- étrier, tubulaire
- Applications
- pour machine, pour chariot, pour porte, pour appareil
- Matériau
- en inox
- Forme
- en U
- Autres caractéristiques
- à vis
- Taille
Max: 400 mm
(15,75 in)Min: 200 mm
(7,87 in)
Description
Définition
Matière
Versions et fixation
Plage dimensionnelle
Caractéristiques d'utilisation
Exemple de commande
Caractéristiques / spécifications techniques
- Poignée étrier pour armoires/portes, permettant de manœuvrer, soulever ou déplacer portes, trappes, carters de machine, chariots et équipements similaires.
Matière
- Inox mat AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301).
- Les poignées de diamètre d1 = 28 mm sont des tubes creux et sont livrées avec deux rondelles d'appui pour garantir la stabilité ; les poignées d1 = 20 mm sont en barre pleine.
Versions et fixation
- Deux types de fixation : trous taraudés (taraudée) ou tiges filetées.
- Les vis de fixation pour la version taraudée ne sont pas fournies et sont à commander séparément.
Plage dimensionnelle
- Entraxes (l1) : 200, 250, 300, 350, 400 mm.
- Diamètres de tube (d1) : 20 mm (barre pleine), 28 mm (tube creux).
Caractéristiques d'utilisation
- Conçue pour tirer, ouvrir, déplacer, soulever ou manœuvrer portes, carters de machine et autres équipements.
- Forme ronde offrant une bonne prise en main et un confort d'utilisation.
- Fabrication 100 % inox, adaptée aux environnements humides ou corrosifs et offrant une longue durée de vie.
- Les forces maximales admissibles sont indiquées sur la fiche technique produit.
Exemple de commande
- Référence-l1 : 11-681-20-200
Caractéristiques / spécifications techniques
- Série / Modèle : 11-68
- Nom commercial : CABINET U HANDLE
- Matière : Inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
- Finition : Inox mat
- Diamètres de tube (d1) : 20 mm (barre pleine), 28 mm (tube creux)
- Entraxes (l1) : 200, 250, 300, 350, 400 mm
- Types de fixation : taraudée (trous filetés) ou tige filetée
- Accessoires : deux rondelles d'appui fournies pour d1 = 28 mm
- Conformité / Norme : correspond à GN 426.5
- Remarques : vis de fixation pour version taraudée non incluses ; forces maximales consultables sur la fiche technique
