Poignée tubulaire 11-78 series

étrierpour panneau avantpour porte

Nom du produit

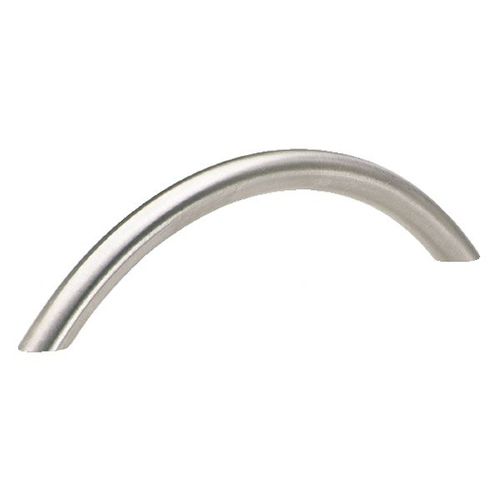

Poignée étrier (poignée ellipse) — inox ou acier pelliculé (Modèle 11-78).

Définition
Poignée en U destinée à manœuvrer, soulever ou déplacer des objets tels que portes, trappes, tiroirs et autres ouvrants légers. Profil elliptique réduisant les risques d'accrochage et offrant une esthétique discrète.

Matière

• Inox mat (AFNOR Z 8 CN 18-09, Werk 1.4305, AISI 303)
• Acier pelliculé noir mat (RAL 9005)
• Acier pelliculé gris argenté (RAL 9006)

Versions / Finitions
Disponibles en trois finitions : inox mat, acier pelliculé noir, acier pelliculé gris argenté.

Plage dimensionnelle

• Entraxe (l1) : 64, 96, 128, 160, 192 mm
• Diamètre de percée (d1) : 10 mm
• Taraudage pour fixation : M4 (vis de fixation non fournies)

Utilisation / Application

• Conçue pour tiroirs, portes et autres ouvrants légers pour mobilier, panneaux et petits équipements
• Design fin et taraudage M4 adaptés aux petits montages
• Forme elliptique réduisant le risque d'accrochage

Gamme / Références
Modèle / Série : 11-78. Groupes de références typiques :
11-780-10-[64|96|128|160|192] — variantes inox
11-782-10-[64|96|128|160|192] — variantes acier pelliculé noir
11-783-10-[64|96|128|160|192] — variantes acier pelliculé gris

Services et fichiers disponibles

• Fichiers 3D CAD disponibles par référence
• Dessin technique (schéma cotation)
• Fiches PDF : fiche produit et fiche technique famille

Paramètres techniques typiques (par référence)
11-780-10-64 | Inox | d1 = 10 mm | d2 = M4 | l1 = 64 mm | l2 = 75 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-96 | Inox | d1 = 10 mm | d2 = M4 | l1 = 96 mm | l2 = 111 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-128 | Inox | d1 = 10 mm | d2 = M4 | l1 = 128 mm | l2 = 146 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-160 | Inox | d1 = 10 mm | d2 = M4 | l1 = 160 mm | l2 = 181 mm | h1 = 35 mm | h2 = 5 mm
11-780-10-192 | Inox | d1 = 10 mm | d2 = M4 | l1 = 192 mm | l2 = 219 mm | h1 = 35 mm | h2 = 5 mm
(Mêmes options d'entraxe et taraudage M4 pour les variantes 11-782 et 11-783.)

Remarques complémentaires
Les vis de fixation ne sont pas fournies et doivent être commandées séparément. Conforme aux normes GN 424.5 / GN 424.1.

Caractéristiques techniques

• Modèle / Série : 11-78
• Matières : inox AISI 303 ou acier pelliculé (RAL 9005 noir, RAL 9006 gris)
• Taraudage : M4
• Diamètre de percée (d1) : 10 mm
• Entraxe (l1) : 64 / 96 / 128 / 160 / 192 mm
• Longueurs secondaires (l2) indicatives : 75 / 111 / 146 / 181 / 219 mm
• Hauteur totale (h1) : 35 mm
• Hauteur de profil (h2) : 5 mm
• Vis de fixation non fournies
