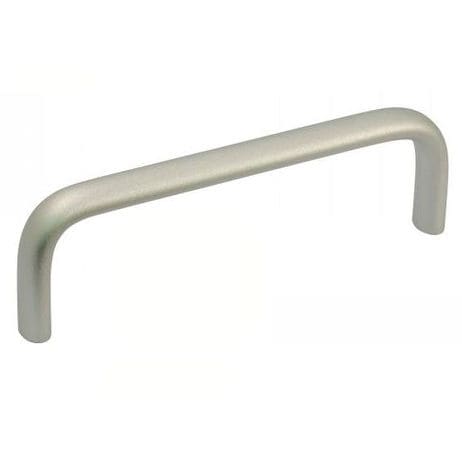

Poignée tubulaire 11-60 series

étrierpour appareilde transport

Définition
Une poignée étrier (poignée en U) conçue pour la manoeuvre, le soulèvement et le déplacement d'objets, portes, trappes, meubles ou machines. Passage de main : 32 mm ; section ovale pour une prise confortable ; utilisable avec des gants.

Matière et finitions

• Profil aluminium extrudé avec finitions : anodisée, pelliculée noire (RAL 9005) ou pelliculée gris argenté (RAL 9006).
• Inox : AFNOR Z6CN18-09 / Werk 1.4301 / AISI 304, sablé mat.

Versions

• Aluminium anodisé.
• Aluminium pelliculé gris.
• Aluminium pelliculé noir.
• Inox sablé mat.

Plage dimensionnelle
Entraaxe sélectionnable entre 55 et 235 mm avec taraudage M5 (d1 M5).

Utilisation et ergonomie

• Conçue pour ouvrir, déplacer, porter ou manoeuvrer des objets, meubles, portes ou machines.
• Passage de main : 32 mm — compatible avec des gants.
• Forme ovale garantissant une prise en main confortable.
• Construction tout aluminium ou tout inox adaptée aux environnements humides et offrant une longue durée de service.
• Vis de fixation non incluses.

Montage
Sélectionner deux vis de fixation adaptées selon votre montage (vis non incluses).

Sur demande
Longueurs sur-mesure disponibles.

Exemple de commande
Exemple de commande : Référence 11-600-55

Variantes disponibles (groupes et exemples)

• Série 11-600 — Aluminium, Anodisé : 11-600-55, 11-600-88, 11-600-100, 11-600-120, 11-600-180, 11-600-200, 11-600-235.
• Série 11-601 — Aluminium, Pelliculé gris : 11-601-55, 11-601-88, 11-601-100, 11-601-120, 11-601-180, 11-601-200, 11-601-235.
• Série 11-602 — Aluminium, Pelliculé noir : 11-602-55, 11-602-88, 11-602-100, 11-602-120, 11-602-180, 11-602-200, 11-602-235.
• Série 11-605 — Inox, Sablé mat : 11-605-55, 11-605-88, 11-605-100, 11-605-120, 11-605-180, 11-605-200, 11-605-235.

Notes
Passage de main : 32 mm. Forme : ovale. Vis de fixation vendues séparément.

Caractéristiques / spécifications techniques

• Dénomination commerciale : 11-60.
• Matières : aluminium extrudé ou inox (AISI 304 / 1.4301).
• Finitions : anodisée ; pelliculée (noir RAL 9005 ou gris RAL 9006) ; inox sablé mat.
• Entraixes disponibles (l1) : 55, 88, 100, 120, 180, 200, 235 mm.
• l2 : 12 mm (valeur typique).
• l3 : 8 mm (valeur typique).
• h1 : 40 mm (valeur typique).
• h2 : 10 mm (valeur typique).
• Taraudage d1 : M5.
• Rayon r1 : 8 mm (valeur typique).
• Passage de main : 32 mm.
• Vis de fixation : non fournies.
