Poignée tubulaire 11-61 series

étrierpour portepour machine

Définition

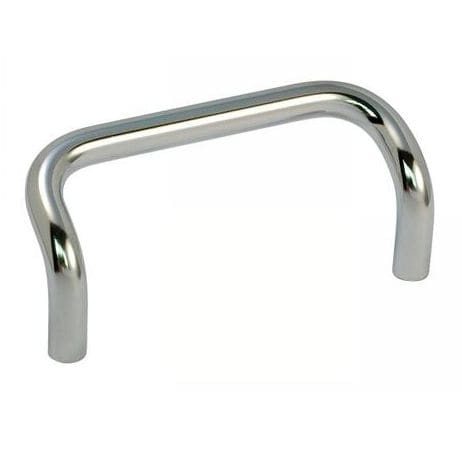

Une poignée étrier (poignée en U) permettant de manoeuvrer, soulever ou déplacer des éléments tels que portes, trappes et carters. La forme en U déportée améliore la prise en main et le dégagement pour la main. La poignée est fournie avec des rondelles de centrage pour renforcer la stabilité et faciliter le montage.

Matières & Finitions

• Acier : chromé, pelliculé noir (RAL 9005) ou bruni.
• Inox : AISI 303 (mat ou poli).
• Inox : AISI 304 (mat ou poli).
• Inox : AISI 316L (mat).
• Rondelle d'appui : zamac nickelé pour modèles acier ; rondelle inox pour variantes inox 303/304/316L.

Versions

• Poignée en U déportée disponible en acier (chromé / bruni / pelliculé noir) et en inox (AISI 303, AISI 304, AISI 316L ; mat ou poli selon nuance).

Plage dimensionnelle

• Entraîne / entraxe (l1) : de 55 mm à 250 mm (valeurs courantes : 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250).
• Diamètre de poignée (d1) : 8 mm, 10 mm, 12 mm.

Utilisation

• Montage sur portes, panneaux, meubles et carters de machine pour manoeuvrer, ouvrir ou déplacer des éléments.
• La forme déportée améliore l'ergonomie et le dégagement pour la main.
• Montage recommandé avec deux vis et les rondelles de centrage fournies pour assurer la stabilité.

Montage
Fixation avec deux vis adaptées selon la référence et le perçage ; compatible avec vis courantes (CHC cylindre, vis fraisée, vis tête bombée, etc.). Filetages typiques : M4, M5, M6 selon variante.

Exemple de commande / Référence
Exemple de commande : Référence-l1 | 11-610-8-55

Documents disponibles
Fiche produit et fiche technique (plans et fichiers 3D) disponibles en téléchargement.

Caractéristiques techniques

• Référence / série : 11-61
• Nom commercial : POIGNÉE ÉTRIER
• Matières : acier (chromé / bruni / pelliculé noir) ; inox AISI 303, AISI 304, AISI 316L
• Rondelle : zamac nickelé (pour acier) ou inox (pour versions inox)
• Finitions : chromé, bruni, pelliculé noir, mat, poli
• Entraxe L1 disponibles : 55, 64, 88, 96, 100, 120, 125, 160, 180, 200, 250 mm
• Diamètre poignée d1 : 8, 10, 12 mm
• Filetages d2 : M4, M5, M6 (selon référence)
• d3 : 12 mm ou 15 mm ou non applicable selon variante
• l2 (le cas échéant) : 30, 35, 44 mm
• h1 (le cas échéant) : 40, 47, 60 mm
• h2 (le cas échéant) : 8, 12 mm
• r1 (le cas échéant) : 9, 11, 12 mm
• Conforme à la norme : GN 425.1
• Accessoires inclus : rondelles de centrage
