Poignée affleurante 11-46 series

rabattableindexablecuvette

Définition

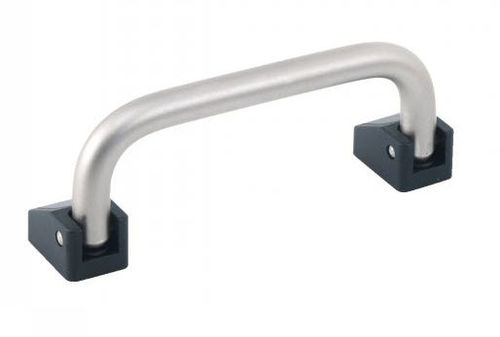

Une poignée rabattable, également appelée poignée escamotable ou poignée affleurante, est un composant mécanique permettant de manoeuvrer, soulever et déplacer différents types d'objets, portes, trappes ou couvercles.

Matière

• Poignée en acier chromé ou en inox mat (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Patte de fixation et capuchon en technopolymère noir mat

Version
Deux versions proposées : acier chromé ou inox mat.

Plage dimensionnelle
Disponible avec trois longueurs d'entraxe l1 : 100 mm, 120 mm ou 180 mm. Hauteur de poignée unique l2 = 45,5 mm.

Utilisation

• Les pattes de fixation peuvent résister jusqu'à 250°C.
• Les capuchons recouvrant les vis de fixation ne doivent pas être utilisés au-delà de 100°C.
• Capacité de charge statique indicative (voir tableau des caractéristiques) ; en cas de dépassement la poignée peut se déformer ou les pattes de fixation casser.
• Permet de rabattre la poignée contre la surface pour réduire les risques d'accrochage ou de coup.
• Souvent utilisée pour déplacer ou soulever des objets de petite ou moyenne taille ; peut être fixée sur trappes, couvercles ou côté d'un meuble sur roulette.
• Les deux capuchons masquent les vis de fixation pour une finition soignée et évitent l'incrustation de saleté dans les têtes de vis.

Montage

• Retirer les deux capuchons sur les pieds de la poignée.
• Fixer la poignée à l'aide de deux vis CHC (non fournies).
• Reposer les capuchons si la température d'utilisation n'excède pas 100°C.

Versions / Références disponibles

• 11-460-100 — Acier, entraxe l1 = 100 mm
• 11-460-120 — Acier, entraxe l1 = 120 mm
• 11-460-180 — Acier, entraxe l1 = 180 mm
• 11-465-100 — Inox, entraxe l1 = 100 mm
• 11-465-120 — Inox, entraxe l1 = 120 mm
• 11-465-180 — Inox, entraxe l1 = 180 mm

Norme
Correspond à la norme GN 425.5

Documents disponibles
Fiche descriptive et fiche technique produit (PDF).

Caractéristiques / spécifications techniques

• Matières : acier chromé ou inox mat (AISI 303); patte et capuchon en technopolymère noir mat
• Entraxes disponibles (l1) : 100 mm, 120 mm, 180 mm
• Hauteur poignée (l2) : 45,5 mm
• l3 : 15,5 mm
• l4 : 18 mm
• l5 : 6,1 mm
• l6 : 2 mm
• d1 : 10 mm
• d2 : 6,3 mm
• h1 : 34 mm
• h2 : 27 mm
• h3 : 56,5 mm
• Charge statique indicative : 500 N
• Température maximale pattes de fixation : 250°C
• Température maximale capuchons : 100°C
