Poignée étrier 11-51 series
pour appareilpour porteen aluminium

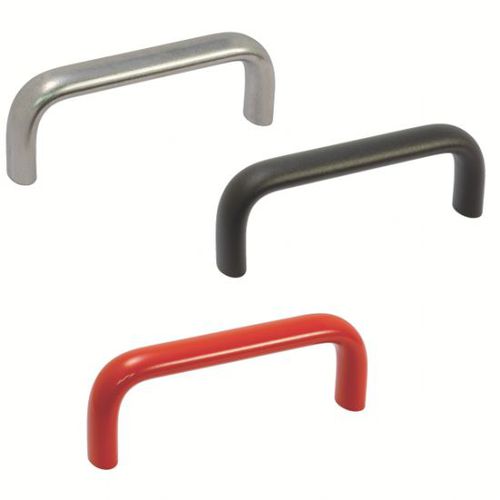

Poignée étrier - 11-51 series - Emile Maurin Eléments Standard Mécaniques - pour appareil / pour porte / en aluminium
Poignée étrier - 11-51 series - Emile Maurin Eléments Standard Mécaniques - pour appareil / pour porte / en aluminium
Poignée étrier - 11-51 series - Emile Maurin Eléments Standard Mécaniques - pour appareil / pour porte / en aluminium - image - 2
Poignée étrier - 11-51 series - Emile Maurin Eléments Standard Mécaniques - pour appareil / pour porte / en aluminium - image - 3
Poignée étrier - 11-51 series - Emile Maurin Eléments Standard Mécaniques - pour appareil / pour porte / en aluminium - image - 4
Poignée étrier - 11-51 series - Emile Maurin Eléments Standard Mécaniques - pour appareil / pour porte / en aluminium - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Emile Maurin Eléments Standard Mécaniques

Caractéristiques

Type
étrier
Applications
pour porte, pour appareil
Matériau
en aluminium
Forme
en U
Autres caractéristiques
à vis, ergonomique, en profilé aluminium, colorée
Taille

Min: 100 mm
(3,94 in)

Max: 500 mm
(19,69 in)

Description

Produit
  • Poignée étrier en U en aluminium pour manoeuvrer, soulever ou déplacer des objets, portes et trappes.


Définition
Une poignée étrier (poignée en U) est un composant mécanique permettant de manoeuvrer, soulever ou déplacer tout type d'objet, porte ou trappe. La forme ovale favorise une préhension naturelle.

Matière
- Fabriquée dans un profil aluminium extrudé (AlMgSi0,5 F13). Finitions : mate, pelliculée (noir RAL 9005, rouge RAL 3000, gris argenté RAL 9006) ou anodisée.

Versions / Finitions
- Finitions disponibles : mate, anodisée, pelliculée noire, pelliculée rouge, pelliculée gris argenté.

Plage dimensionnelle et variantes
- Taraudages (d1) : M6 ou M8. Longueurs (l2) disponibles : 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm. Largeur de corps / section (l1) : 20 mm ou 26 mm. Autres cotes (h1, h2, r1, l3) définies par référence.

Utilisation
- Montage sur installations nécessitant de manoeuvrer ou d'ouvrir portes et trappes. La large plage de longueurs s'adapte à de nombreux montages industriels. La forme ovale assure une prise en main naturelle et sûre. Conception sans angle fermé facilitant le nettoyage. Fabrication aluminium : poignée légère et durable.

Sur demande
- Couleurs de pelliculage hors standard.
- Dimensions spécifiques.

Fichiers
- Fiches techniques et documents produit disponibles en PDF.

Exemple de référence / commande
Exemple : 11-511-20-100 (autres variantes disponibles selon finition et longueur).

Conformité
Conforme aux normes GN 565 / GN 564.

Caractéristiques / spécifications techniques
  • Matière : profil aluminium extrudé AlMgSi0,5 F13.
  • Finitions : mate, anodisée, pelliculée noire (RAL 9005), pelliculée rouge (RAL 3000), pelliculée gris argenté (RAL 9006).
  • Taraudages (d1) : M6 ou M8.
  • Largeur de corps / section (l1) : 20 mm ou 26 mm.
  • Longueurs l2 disponibles : 100, 112, 117, 120, 125, 128, 160, 179, 180, 192, 200, 235, 300, 400, 500 mm.
  • Épaisseur / l3 : 13 mm ou 17 mm.
  • Hauteurs h1 observées : 49, 51, 55, 57 mm.
  • h2 mini observé : 10 mm ou 12 mm.
  • Rayons r1 observés : 13 mm ou 17 mm.
  • Exemples de références : 11-511-20-100, 11-511-20-112, 11-511-20-117, etc.
  • Ergonomie : forme ovale pour une prise en main naturelle et sûre.
