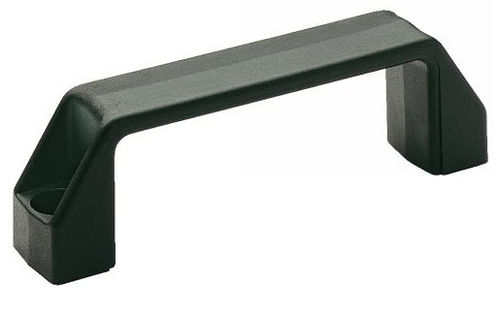

Poignée étrier 11-56 series

pour appareilpour porteen polyamide renforcé de fibre de verre

Nom du produit
Poignée étrier (poignée en U) pour cabinet - alésée, technopolymère

Définition
Une poignée étrier est un composant mécanique permettant de manoeuvrer, soulever et déplacer des objets tels que portes, trappes et équipements industriels.

Matière

• Technopolymère (polyamide renforcé fibres de verre), noir, finition mate — modèles 11-560, 11-562, 11-563.
• Polyamide auto-extinguible certifié UL 94 V-0 — modèle 11-565.
• Polyamide antistatique (ESD) — modèle 11-566.
• Technopolymère à base de polypropylène renforcé fibres de verre — modèle 11-561.

Versions
Plusieurs versions disponibles pour répondre à différents besoins de fixation et d'environnement :

• Base en polyamide avec fixation par vis CHC (vis à tête hexagonale creuse), vis tête fraisée ou vis tête hexagonale.
• Version polyamide auto-extinguible UL 94 V-0 avec fixation par vis CHC.
• Version polyamide antistatique (ESD) avec fixation par vis CHC.
• Version polypropylène renforcé avec fixation par vis CHC.

Plage dimensionnelle
Longueur l2 disponible de 93,5 mm à 235 mm avec hauteur h1 correspondante de 38 mm à 54 mm.

Utilisation et performances

• Conçue pour la manoeuvre et la manipulation de portes, trappes et divers objets en environnements industriels.
• Versions polyamide utilisables de -30°C à +150°C.
• Références en polypropylène (à partir de 11-561) utilisables de 0°C à +100°C.
• Construction en technopolymère offrant légèreté, bonne résistance et longue durée de vie.
• Comportement avec flexibilité contrôlée sous fortes charges pour un meilleur confort de préhension.
• Options de fixation et large plage de cotes permettant l'installation sur structures légères ou lourdes.

Sur demande
Autres couleurs disponibles pour le modèle 11-560 : RAL 3000 (Rouge), RAL 2004 (Orange), RAL 7031 (Gris).

Documents disponibles

• Fiche produit : Poignée étrier technopolymère alésée 11-56 (Pdf)
• Fiche Matières plastiques - Technique
• Fiche technique famille : Poignées étriers

Caractéristiques techniques

• Série / modèle : 11-56
• Dénomination : Poignée étrier pour cabinet, alésée
• Matières : polyamide renforcé fibre de verre, polyamide UL 94 V-0, polyamide antistatique (ESD), polypropylène renforcé
• Fixations compatibles : vis CHC, vis tête fraisée, vis tête hexagonale selon version
• Plage de températures : polyamide -30°C à +150°C ; polypropylène 0°C à +100°C
• Plage l2 (longueur) : 93,5 mm à 235 mm
• Hauteur h1 : 38 mm à 54 mm
• Finitions : noir mat standard ; couleurs RAL spécifiques sur demande (modèle 11-560)
• Exemple de commande : 11-560-94
• Certificats / particularités : UL 94 V-0 (11-565), antistatique ESD (11-566)
