Poignée tubulaire 11-134 series

étrieren aluminiumen U

Présentation

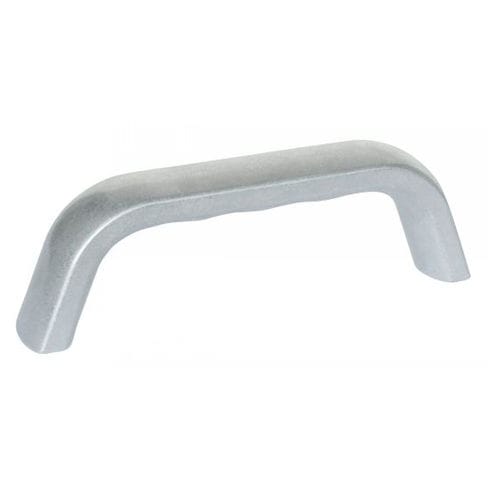

Poignée étrier 11-134 — aluminium ou inox, profil évasé et ergonomique pour manipulation manuelle sur portes d'armoires et coffrets.

Vue d'ensemble

• Poignée en U pour portes d'armoires et coffrets, profil évasé pour une préhension facilitée.
• Disponible en versions taraudée (avec filet) ou alésée (avec trou pré-percé) selon fixation panneau.
• Matières et finitions : aluminium (naturel ou pelliculé) et inox (AISI 316), finition mate.
• Fichiers CAO et fiches techniques disponibles pour chaque référence (téléchargement CAO indiqué sur la fiche produit).

Exemple de commande
Exemple de commande : Référence 11-1341-120

Variantes (extrait)
Réf | Version | Matière | Finition | l1 (mm) | l2 (mm) | l3 (mm) | d1 | d2 | h1 (mm) | h2 (mm) | h3 (mm) | h4
11-1341-120 | Taraudée | Aluminium | Naturel | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1341-140 | Taraudée | Aluminium | Naturel | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1342-120 | Taraudée | Aluminium | Pelliculé noir | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1342-140 | Taraudée | Aluminium | Pelliculé noir | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1343-120 | Taraudée | Aluminium | Pelliculé gris | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1343-140 | Taraudée | Aluminium | Pelliculé gris | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1344-120 | Taraudée | Inox | Mat | 120 | 141,2 | 22 | M6 | - | 44 | 14 | 13 | -
11-1344-140 | Taraudée | Inox | Mat | 140 | 166,5 | 28 | M8 | - | 55 | 18 | 17 | -
11-1346-120 | Alésée | Aluminium | Naturel | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1346-140 | Alésée | Aluminium | Naturel | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1347-120 | Alésée | Aluminium | Pelliculé noir | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1347-140 | Alésée | Aluminium | Pelliculé noir | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1348-120 | Alésée | Aluminium | Pelliculé gris | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1348-140 | Alésée | Aluminium | Pelliculé gris | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6
11-1349-120 | Alésée | Inox | Mat | 120 | 141,2 | 22 | - | 6,5 | 44 | 14 | - | 5
11-1349-140 | Alésée | Inox | Mat | 140 | 166,5 | 28 | - | 8,5 | 55 | 18 | - | 6

Documents disponibles
Fiche produit PDF et fiche technique famille (Poignées étriers - fiche technique).

Normes & conformité
Conforme aux normes GN 328 / GN 328.5.

Caractéristiques / données techniques

• Matières : Aluminium (naturel ou pelliculé — noir RAL 9005 ou gris argenté RAL 9006), finition mate ; Inox AISI 316 (AFNOR Z 6 CND 17-11 / Werk 1.4401), finition mate.
• Versions : Taraudée (filetée) ou Alésée (trou pré-percé).
• Gamme de références : 11-1341-120, 11-1341-140, 11-1342-120, 11-1342-140, 11-1343-120, 11-1343-140, 11-1344-120, 11-1344-140, 11-1346-120, 11-1346-140, 11-1347-120, 11-1347-140, 11-1348-120, 11-1348-140, 11-1349-120, 11-1349-140.
• Dimensions principales (exemples) : l1 = 120 ou 140 mm ; l2 = 141,2 ou 166,5 mm ; l3 = 22 ou 28 mm.
• Diamètres / filetages : M6 ou M8 pour versions taraudées ; diamètres d'alésage 6,5 ou 8,5 mm pour versions alésées.
• Hauteurs : h1 = 44 ou 55 mm ; h2 = 14 ou 18 mm ; h3 = 13 ou 17 mm ; h4 = -, 5 ou 6 selon variante.
• Disponibilité : indicateur de stock sur la page montre les références disponibles (symbole D pour stock).
• CAO : fichiers 3D/CAO téléchargeables pour chaque référence.
