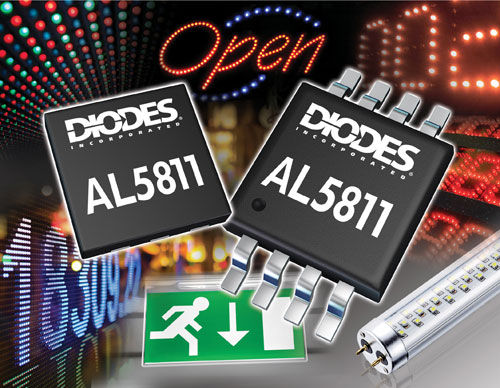

Driver de LED circuit intégré AL58xx Series, DLD101

dimmable

Le AL5801 combine un MOSFET à canal N de 100V avec un transistor NPN prépolarisé pour créer un pilote °C simple et de faible encombrement. Le courant en °C est réglé par une résistance externe connectée de la broche REXT (4) à la broche GND (6). Le transistor interne prépolarisé développe environ 0,56 V à travers la résistance externe. La sortie à drain ouvert AL5801 peut fonctionner de 1,1V à 100V, ce qui lui permet de faire fonctionner des alimentations de 5V à 100V sans composants supplémentaires. La variation PWM du courant en °C peut être obtenue en commandant la broche BIAS (1) avec un transistor NPN externe à collecteur ouvert ou un MOSFET à canal N à drain ouvert. Le AL5801 est disponible dans un boîtier SOT26 et est idéal pour piloter des courants en °C jusqu'à 350mA. Caractéristiques Tension de référence de la broche de retour VRSET = 0,56V à +25°C -Plage de température de 40 à +125°C 1.Sortie 1V à 100V à drain ouvert Température négative Le coefficient VRSET réduit automatiquement le courant en °C à haute température Finition sans plomb ; conforme RoHS Sans halogène et sans antimoine. "Dispositif "vert Boîtier SOT26 à faible impédance thermique avec grille de connexion en cuivre
