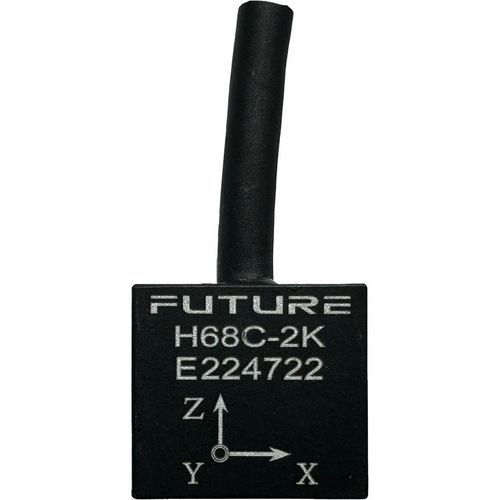

Accéléromètre triaxial FUTURESES H68C

MEMSpiézorésistifanalogique

Type de produit

• Accéléromètre analogique triaxial pour essais de collision et mesures d'impact

Principales caractéristiques

• Technologie capteur : MEMS piézorésistif (quatre résistances variables en pont de Wheatstone)
• Axes : Triaxial
• Sortie : Tension
• Plages de mesure : ±500 g, ±2000 g
• Plage de fréquence : DC à 7000 Hz
• Résistance aux chocs : jusqu'à 10 000 g
• Conception miniaturisée et faible masse pour limiter la charge sur la structure testée

Technologie
La famille FUTURESES H68C utilise des capteurs MEMS piézorésistifs avec quatre résistances variables en configuration pont de Wheatstone, offrant une réponse dynamique large de 0 Hz à 7 kHz tout en conservant une masse réduite et une haute tolérance aux chocs adaptée aux environnements d'essai exigeants.

Boîtier et configuration
Plusieurs options de confection sont disponibles : longueurs de câble intégrées, dérivations de câble, types de connecteurs et puce d'identification Dallas DS2401 en option. Le boîtier compact facilite l'installation dans les bancs d'essai de collision.

Applications
Le H68C est conçu pour les essais de collision et les mesures d'impact nécessitant une masse capteur minimale et une large bande passante. La gamme est conforme aux spécifications SAE J211 (instrumentation pour essais d'impact) et SAE J2570 (capteurs pour mannequins d'essai, ATD).

Environnement
Température de fonctionnement : -20°C à +85°C

Caractéristiques techniques

• Modèle : FUTURESES H68C
• Type : Accéléromètre analogique
• Technologie : MEMS piézorésistif
• Axes : Triaxial
• Sortie : Tension
• Plages : ±500 g, ±2000 g
• Plage de fréquence : DC à 7000 Hz
• Résistance aux chocs : jusqu'à 10 000 g
• Normes : SAE J211, SAE J2570
• Options de configuration : longueurs de câble, dérivations, connecteurs, Dallas DS2401 en option
• Température de fonctionnement : -20°C à +85°C
