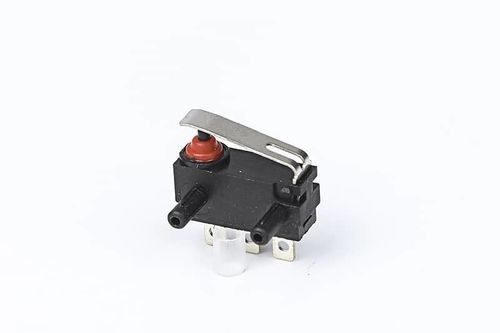

Micro-rupteur unipolaire FSK-20-001ULCQCC-US UL
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Configuration des contacts
- unipolaire
- Niveau de protection
- UL
- Norme
- ENEC, CQC, C-US UL
- Montage
- sur circuit imprimé, sur CI
- Autres caractéristiques
- à action instantanée, subminiature
- Courant primaire
Max: 3 A
Min: 0,1 A
- Tension
Max: 250 V
Min: 12 V
- Température de fonctionnement
Max: 105 °C
(221 °F)Min: -25 °C
(-13 °F)
Description
Aperçu du produit
Caractéristiques techniques de l'interrupteur
Caractéristiques / spécifications techniques
- Modèle : FSK-20-001
- Courants disponibles : 0,1A, 3A
- Tensions : AC 125V / 250V, DC 12V / 24V
- Homologations : UL, cUL (CSA), VDE, ENEC, CQC
Caractéristiques techniques de l'interrupteur
- Indice électrique — 0,1A @ 250VAC (autre option : 3A)
- Force d'actionnement — 1,0–2,5 N
- Résistance de contact — ≤300 mΩ
- Résistance d'isolement — ≥100 MΩ (mesurée à 500 VDC)
- Tension diélectrique — 500 V entre bornes non connectées ; 1500 V entre bornes et châssis métallique
- Durée de vie électrique — ≥50 000 cycles
- Durée de vie mécanique — ≥100 000 cycles
- Température de fonctionnement — -25 à 105 °C
- Fréquence de fonctionnement — électrique : 15 cycles ; mécanique : 60 cycles
- Résistance aux vibrations — fréquence 10–55 Hz ; amplitude 1,5 mm ; trois directions
- Soudabilité — >80 % de la partie immergée recouverte ; soudage recommandé : 235 ±5 °C (immersion 2–3 s)
- Résistance à la chaleur lors du soudage — brasage par immersion : 260 ±5 °C (5 ±1 s) ; brasage manuel : 300 ±5 °C (2–3 s)
- Conditions d'essai — température ambiante 20 ±5 °C ; humidité relative 65 ±5 % ; pression atmosphérique 86–106 kPa
Caractéristiques / spécifications techniques
- Désignation du modèle : FSK-20-001
- Indice électrique : 0,1A @ 250VAC (option alternative 3A)
- Force d'actionnement : 1,0–2,5 N
- Résistance de contact : ≤300 mΩ
- Résistance d'isolement : ≥100 MΩ (500 VDC)
- Tension diélectrique : 500 V entre bornes non connectées ; 1500 V entre bornes et châssis métallique
- Durée de vie électrique : ≥50 000 cycles
- Durée de vie mécanique : ≥100 000 cycles
- Plage de température de fonctionnement : -25 à 105 °C
- Fréquence de fonctionnement : électrique 15 cycles ; mécanique 60 cycles
- Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm
- Soudabilité : >80 % de couverture ; immersion recommandée : 235 ±5 °C pendant 2–3 s
- Résistance thermique de soudage : immersion 260 ±5 °C (5 ±1 s) ; manuel 300 ±5 °C (2–3 s)
- Conditions d'essai : 20 ±5 °C, 65 ±5 % HR, 86–106 kPa
- Homologations : UL, cUL (CSA), VDE, ENEC, CQC
