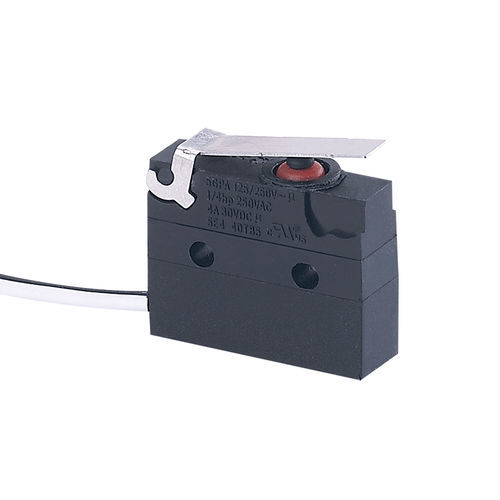

Micro-rupteur à levier FSK-18-D-031

SPSTétancheIP67

Aperçu
Le FSK-18-D-031 est un micro-interrupteur étanche de la série FSK-18 Mid Series conçu pour des applications de commande électrique compactes. Il est disponible en plusieurs variantes de courant et de tension et dispose de plusieurs homologations internationales, le rendant adapté aux équipements industriels et aux OEM.

Caractéristiques clés

• Options de courant : 0,1A / 0,5A / 5(2)A / 10(3)A
• Valeurs de tension : AC 125V / 250V ; DC 5V / 36V
• Homologations : UL, cUL (CSA), VDE, ENEC, CQC

Tableau des dimensions
Le dessin de dimensions et le tableau des tailles sont fournis sur la fiche produit sous forme d'image pour référence mécanique précise.

Caractéristiques techniques de l'interrupteur (tableau)

• Article 1 — Tension nominale électrique : 0,1A 250VAC (autres valeurs disponibles selon variante)
• Article 2 — Force d'actionnement : 1,0 ~ 2,5 N
• Article 3 — Résistance de contact : ≤ 300 mΩ
• Article 4 — Résistance d'isolement : ≥ 100 MΩ (500 VDC)
• Article 5 — Tension diélectrique : 500 V entre bornes non connectées ; 1500 V entre bornes et châssis métallique
• Article 6 — Durée de vie électrique : ≥ 50 000 cycles
• Article 7 — Durée de vie mécanique : ≥ 100 000 cycles
• Article 8 — Température de fonctionnement : -25 ~ 105 °C
• Article 9 — Fréquence de fonctionnement : électrique 15 cycles/min ; mécanique 60 cycles/min
• Article 10 — Résistance aux vibrations : 10 ~ 55 Hz ; amplitude 1,5 mm ; trois directions
• Article 11 — Aptitude au brasage : >80 % de la partie immergée recouverte ; température de brasage 235 ± 5 °C (immersion 2 ~ 3 s)
• Article 12 — Résistance à la chaleur de brasage : brasage par immersion 260 ± 5 °C 5 ± 1 s ; brasage manuel 300 ± 5 °C 2 ~ 3 s
• Article 13 — Conditions d'essai : ambiante 20 ± 5 °C ; humidité relative 65 ± 5 % RH ; pression atmosphérique 86 ~ 106 kPa

Spécifications / données techniques

• Modèle : FSK-18-D-031
• Série : FSK-18 Mid Series
• Exemples de valeurs électriques : 0,1A 250VAC (variantes disponibles)
• Force d'actionnement : 1,0 ~ 2,5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (500 VDC)
• Durée de vie électrique : ≥ 50 000 cycles ; durée de vie mécanique : ≥ 100 000 cycles
• Plage de température de fonctionnement : -25 ~ 105 °C
• Tolérance aux vibrations : 10 ~ 55 Hz, amplitude 1,5 mm
• Soudage : spécifications pour brasage par immersion et brasage manuel fournies
• Homologations : UL, cUL (CSA), VDE, ENEC, CQC
