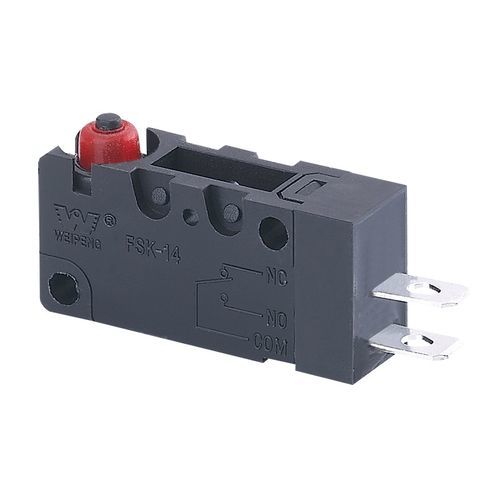

Interrupteur à levier FSK-14-1X-5A-006-TD1

SPSTétancheIP67

Présentation
Le FSK-14-1X-5A-006-TD1 est un interrupteur miniature soudable conçu pour les applications de commande électrique compactes. Disponible avec des courants nominales 5(2)A et 10(3)A et des tensions nominales AC 125V / 250V et DC 30V. Convient aux situations nécessitant un encombrement réduit et un commutateur fiable.

Caractéristiques principales

• Modèle : FSK-14-1X-5A-006-TD1
• Courants nominales exemples : 5(2)A, 10(3)A
• Tension nominale : AC 125V / 250V ; DC 30V
• Exemple de valeur électrique : 0.1A 250VAC
• Force d'actionnement : 1,0 ~ 2,5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (à 500 VDC)
• Tension diélectrique : 500 V entre bornes ; 1500 V entre bornes et châssis métallique

Caractéristiques techniques

• Classement électrique (exemple) : 0.1A 250VAC
• Force d'actionnement : 1,0 ~ 2,5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (à 500 VDC)
• Tension diélectrique : 500 V (entre bornes non connectées), 1500 V (entre bornes et cadre métallique)
• Durée électrique : ≥ 50 000 cycles
• Durée mécanique : ≥ 100 000 cycles
• Température de fonctionnement : -25 ~ 105 °C
• Fréquence d'utilisation : électrique 15 cycles/min ; mécanique 60 cycles/min
• Vibration : 10 ~ 55 Hz ; amplitude 1,5 mm ; trois directions, 1 heure chacune

Soudage et montage

• Capacité de soudure : >80 % de la partie immergée doit être couverte par la brasure
• Soudure par immersion : 235 ± 5 °C ; durée d'immersion : 2 ~ 3 s
• Résistance à la chaleur de soudure — Immersion : 260 ± 5 °C, 5 ± 1 s
• Résistance à la chaleur de soudure — Soudure manuelle : 300 ± 5 °C, 2 ~ 3 s

Conformité et commande

• Homologations : UL, cUL (CSA), VDE, ENEC, CQC
• Tableau des tailles : image du tableau des tailles disponible sur la page produit
• Conditions de test recommandées : 20 ± 5 °C, HR 65 ± 5 %, pression atmosphérique 86 ~ 106 kPa
• Applications typiques : commande industrielle, instrumentation, appareils électriques compacts
