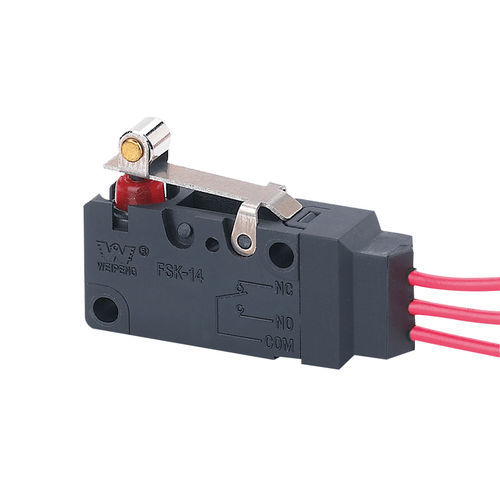

Micro-rupteur à levier FSK-14-5A-035

SPDTétanchepour environnements sévères

Présentation du produit
Le FSK-14-5A-035 est un micro-interrupteur de fin de course étanche équipé d'un levier conventionnel momentané et d'un câble pré-câblé de 200 mm. Il est proposé avec des options de courant typiques jusqu'à 10A à 125VAC/250VAC et convient aux applications nécessitant un actionneur compact et scellé pour la détection de position et le contrôle.

Classes de base & homologations

• Options de courant référencées : 5(2)A / 10(3)A
• Tension : AC 125V / 250V, DC 30V
• Homologations : UL, cUL (CSA), VDE, ENEC, CQC

Caractéristiques techniques du contact

• 1 — Classement électrique — 0.1A 250VAC
• 2 — Force d'actionnement — 1.0 ~ 2.5 N
• 3 — Résistance de contact — ≤ 300 mΩ
• 4 — Résistance d'isolement — ≥ 100 MΩ (500 VDC)
• 5 — Tension diélectrique — Entre bornes non connectées : 500 V / 0.5 mA / 60 s ; Entre bornes et châssis métallique : 1500 V / 0.5 mA / 60 s
• 6 — Durée de vie électrique — ≥ 50 000 cycles
• 7 — Durée de vie mécanique — ≥ 100 000 cycles
• 8 — Température de fonctionnement — -25 ~ 105 °C
• 9 — Fréquence de fonctionnement — Électrique : 15 cycles/min ; Mécanique : 60 cycles/min
• 10 — Résistance aux vibrations — Fréquence : 10 ~ 55 Hz ; Amplitude : 1,5 mm ; Directions : trois axes
• 11 — Aptitude à la soudure — >80 % de la partie immergée doit être recouverte d'étain ; Température de soudure : 235 ± 5 °C ; Temps d'immersion : 2 ~ 3 s
• 12 — Résistance à la chaleur de soudure — Brasure par immersion : 260 ± 5 °C pendant 5 ± 1 s ; Soudure manuelle : 300 ± 5 °C pendant 2 ~ 3 s
• 13 — Conditions d'essai — Température ambiante : 20 ± 5 °C ; Humidité relative : 65 ± 5 % RH ; Pression atmosphérique : 86 ~ 106 kPa

Conseils environnementaux
Les conditions environnementales influencent fortement le choix d'un micro-interrupteur étanche. Identifiez les polluants atmosphériques, les liquides en contact et la plage de températures de fonctionnement attendue. Pour les environnements sévères ou critiques, choisissez un interrupteur scellé adapté à la plage de températures requise. Les micro-interrupteurs à haute fiabilité peuvent fonctionner approximativement de -54 °C à 178 °C. Les applications nécessitant des courants plus élevés (par exemple des commandes de pompe par détecteur de niveau) doivent utiliser des interrupteurs classés pour 20A ou 25A à 125VAC ou 250VAC.

Caractéristiques / spécifications techniques

• Modèle : FSK-14-5A-035 (série FSK-14)
• Courants typiques indiqués : 5(2)A, 10(3)A ; exemples de valeurs jusqu'à 10A à 125VAC/250VAC
• Classement électrique (test indiqué) : 0.1A 250VAC
• Force d'actionnement : 1.0 ~ 2.5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (500 VDC)
• Tension diélectrique : 500 V (entre circuits), 1500 V (vers châssis métallique) selon conditions d'essai
• Durée de vie électrique : ≥ 50 000 cycles ; Durée de vie mécanique : ≥ 100 000 cycles
• Température de fonctionnement : -25 °C à 105 °C
• Vibrations : 10 ~ 55 Hz, amplitude 1,5 mm
• Détails de soudabilité et de résistance à la chaleur pour brasure par immersion et soudure manuelle
• Conditions d'essai : 20 ± 5 °C ; 65 ± 5 % RH ; pression atmosphérique 86 ~ 106 kPa
• Certifications : UL, cUL (CSA), VDE, ENEC, CQC
