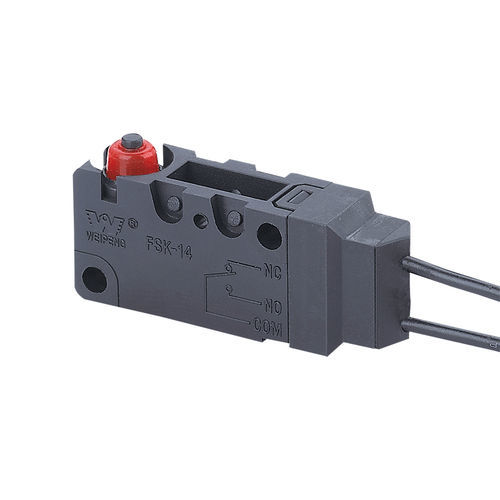

Micro-rupteur à levier FSK-14-1-5A-037

SPSTétanche à l'eauIP67

Présentation
Micro-interrupteur compact à action instantanée FSK-14-1-5A-037, conçu pour la commutation de signaux et le contrôle dans des applications industrielles et d’appareils électroménagers. Exemples de courants : 5(2)A / 10(3)A ; tensions AC 125 V / 250 V et DC 30 V. Homologations : UL, cUL (CSA), VDE, ENEC, CQC.

Caractéristiques techniques principales

• Modèle : FSK-14-1-5A-037
• Exemples de valeurs électriques : 0,1A 250VAC (donnée tableau) ; valeurs typiques 5(2)A / 10(3)A
• Force d'actionnement : 1,0–2,5 N
• Résistance de contact : ≤300 mΩ
• Résistance d’isolation : ≥100 MΩ (500 VDC)
• Tension diélectrique : 500 V (entre bornes) ; 1500 V (entre bornes et châssis métallique)
• Durée de vie électrique : ≥50 000 cycles
• Durée de vie mécanique : ≥100 000 cycles
• Plage de température d’utilisation : -25 à 105 °C
• Fréquence de fonctionnement : électrique 15 cycles ; mécanique 60 cycles
• Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm
• Soudabilité : >80 % de la partie immergée recouverte ; température de brasage par immersion 235±5 °C (2–3 s)
• Résistance à la chaleur du brasage : brasage par immersion 260±5 °C (5±1 s) ; brasage manuel 300±5 °C (2–3 s)
• Conditions d’essai : ambiante 20±5 °C ; humidité relative 65±5 % RH ; pression atmosphérique 86–106 kPa

Applications

• Systèmes de contrôle industriel et instrumentation
• Appareils ménagers et commandes HVAC
• Équipements de télécommunications et bureautique
• Électronique automobile et systèmes auxiliaires

Conformité & qualité

• Homologations : UL, cUL (CSA), VDE, ENEC, CQC
• Fabriqué et testé selon les conditions électriques et environnementales définies dans les spécifications

Commande & disponibilité

• Modèle standard : FSK-14-1-5A-037. Autres configurations et valeurs disponibles sur demande
• Contactez le fournisseur pour la fiche technique, les délais, les MOQ et les échantillons
