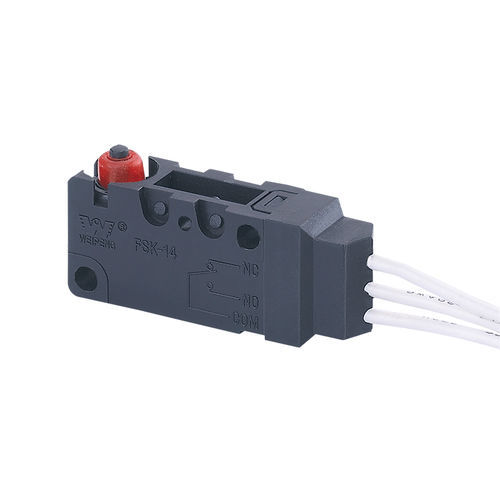

Micro-rupteur à levier FSK-14-5A-027-TD1.125

à basculeSPDTétanche

Aperçu du produit
Interrupteur-poussoir étanche à impulsion, modèle FSK-14-5A-027-TD1.125. Courants nominalisés : 5(2)A / 10(3)A. Tensions nominales : AC 125V / 250V, DC 30V. Homologations : UL, cUL (CSA), VDE, ENEC, CQC. Conçu pour panneaux de commande industriels, instruments et équipements nécessitant une commande à bouton scellée.

Table des dimensions
Se référer à l'image du tableau des dimensions du produit pour les détails dimensionnels et les informations de fixation.

Caractéristiques techniques de l'interrupteur

• 1. Tension nominale électrique : 0,1A 250VAC
• 2. Force d'actionnement : 1,0 ~ 2,5 N
• 3. Résistance de contact : ≤ 300 mΩ
• 4. Résistance d'isolement : ≥ 100 MΩ (500 VDC)
• 5. Tension diélectrique : 500 V entre bornes non connectées (0,5 mA / 60 s) ; 1500 V entre bornes et cadre métallique (0,5 mA / 60 s)
• 6. Durée de vie électrique : ≥ 50 000 cycles
• 7. Durée de vie mécanique : ≥ 100 000 cycles
• 8. Température de fonctionnement : -25 ~ 105 °C
• 9. Fréquence de fonctionnement : électrique 15 cycles ; mécanique 60 cycles
• 10. Résistance aux vibrations : fréquence 10 ~ 55 Hz ; amplitude 1,5 mm ; testé dans les trois directions
• 11. Capacité de brasage : > 80 % de la partie immergée recouverte de soudure. Température de brasage : 235 ± 5 °C (temps d'immersion 2 ~ 3 s)
• 12. Résistance à la chaleur de soudure : brasage par immersion 260 ± 5 °C (5 ± 1 s) ; soudure manuelle 300 ± 5 °C (2 ~ 3 s)
• 13. Conditions d'essai : température ambiante 20 ± 5 °C ; humidité relative 65 ± 5 % HR ; pression atmosphérique 86 ~ 106 kPa

Mots-clés produit

• Bouton étanche
• Interrupteur momentané étanche
• Bouton-poussoir étanche
• Interrupteur poussoir étanche
• Interrupteur à bascule étanche
• Interrupteur à levier étanche

Caractéristiques / spécifications techniques

• Tension nominale : 0,1A 250VAC
• Force d'actionnement : 1,0 ~ 2,5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (500 VDC)
• Tension diélectrique : 500 V entre bornes non connectées ; 1500 V entre bornes et cadre métallique
• Durée de vie électrique : ≥ 50 000 cycles
• Durée de vie mécanique : ≥ 100 000 cycles
• Température de fonctionnement : -25 ~ 105 °C
• Fréquence de fonctionnement : électrique 15 cycles ; mécanique 60 cycles
• Résistance aux vibrations : 10 ~ 55 Hz, amplitude 1,5 mm, trois directions
• Capacité de brasage : > 80 % de couverture à l'immersion ; temp. de brasage 235 ± 5 °C (2 ~ 3 s)
• Résistance à la chaleur : immersion 260 ± 5 °C (5 ± 1 s) ; manuel 300 ± 5 °C (2 ~ 3 s)
• Conditions d'essai : 20 ± 5 °C, 65 ± 5 % HR, 86 ~ 106 kPa
