Micro-rupteur à levier FSK-14-1X-5A-030-TD1.125
SPSTétanche à l'eauIP67

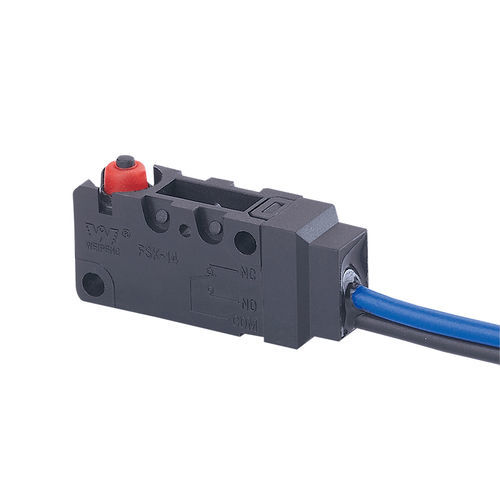

Micro-rupteur à levier - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / étanche à l'eau / IP67
Micro-rupteur à levier - FSK-14-1X-5A-030-TD1.125 - Yueqing Tongda Wire Electric Factory - SPST / étanche à l'eau / IP67
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Yueqing Tongda Wire Electric Factory

Caractéristiques

Type
à levier
Configuration des contacts
SPST
Niveau de protection
UL, étanche à l'eau, IP67
Norme
CQC, C-US UL
Autres caractéristiques
AC, à action instantanée, de réarmement, scellé, micro
Courant primaire

5 A, 10 A

Tension

125 V, 250 V

Diamètre / longueur

37,1 mm
(1,5 in)

Température de fonctionnement

Min: -25 °C
(-13 °F)

Max: 85 °C
(185 °F)

Largeur

10,3 mm
(0,4 in)

Hauteur

15,9 mm
(0,6 in)

Description

Présentation du produit
  • Modèle : FSK-14-1X-5A-030-TD1.125 (série FSK-14 Big)
  • Courant nominal : 5(2)A / 10(3)A
  • Tension nominale : AC 125V / 250V, DC 30V
  • Certifications : UL, cUL (CSA), VDE, ENEC, CQC
  • Applications typiques : tableaux de commande, instruments et appareils électriques nécessitant un contacteur à action instantanée compact


Tableau des dimensions
Image du tableau des dimensions disponible sur la page produit.

Caractéristiques techniques de l'interrupteur
  • Classement électrique (détaillé) : 0,1A @ 250VAC
  • Force d'actionnement : 1,0–2,5 N
  • Résistance de contact : ≤ 300 mΩ
  • Résistance d'isolement : ≥ 100 MΩ (500 VDC)
  • Tension diélectrique : 500 V (0,5 mA / 60 s) entre bornes non connectées ; 1500 V (0,5 mA / 60 s) entre bornes et châssis métallique
  • Durée de vie électrique : ≥ 50 000 cycles
  • Durée de vie mécanique : ≥ 100 000 cycles
  • Température d'utilisation : -25 à 105 °C
  • Fréquence d'utilisation : électrique 15 cycles/min ; mécanique 60 cycles/min
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, trois directions
  • Soudabilité : ≥ 80 % des parties immergées doivent être couvertes de soudure ; refusion : 235±5 °C, immersion 2–3 s
  • Résistance à la chaleur de soudure : brasage par trempage 260±5 °C, 5±1 s ; soudage manuel 300±5 °C, 2–3 s
  • Conditions d'essai : température ambiante 20±5 °C ; humidité relative 65±5 % RH ; pression atmosphérique 86–106 kPa


Spécifications techniques
  • Modèle : FSK-14-1X-5A-030-TD1.125
  • Courant : 5(2)A / 10(3)A
  • Tension : AC 125V / 250V ; DC 30V
  • Certifications : UL, cUL (CSA), VDE, ENEC, CQC
  • Classement électrique (détaillé) : 0,1A @ 250VAC
  • Force d'actionnement : 1,0–2,5 N
  • Résistance de contact : ≤ 300 mΩ
  • Résistance d'isolement : ≥ 100 MΩ (500 VDC)
  • Tension diélectrique : 500 V/0,5 mA/60 s (entre bornes non connectées) ; 1500 V/0,5 mA/60 s (entre bornes et châssis métallique)
  • Durée de vie électrique : ≥ 50 000 cycles
  • Durée de vie mécanique : ≥ 100 000 cycles
  • Température d'utilisation : -25 à 105 °C
  • Fréquence d'utilisation : électrique 15 cycles/min ; mécanique 60 cycles/min
  • Vibrations : 10–55 Hz, amplitude 1,5 mm
  • Soudage / Résistance à la chaleur : brasage par trempage 260±5 °C 5±1 s ; soudage manuel 300±5 °C 2–3 s ; soudabilité ≥ 80 % ; refusion 235±5 °C 2–3 s
  • Conditions d'essai : 20±5 °C ; 65±5 % RH ; 86–106 kPa
