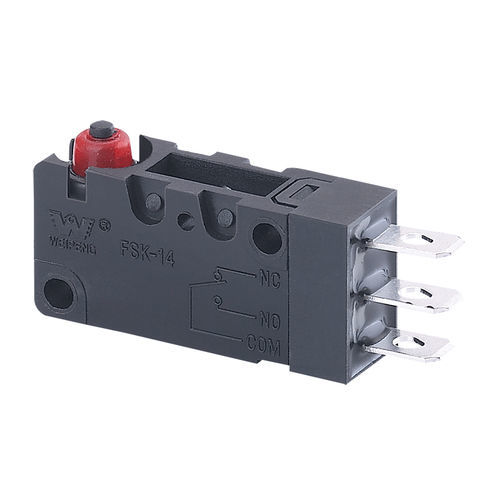

Micro-rupteur SPDT FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

Présentation du produit
Micro-interrupteur FSK-14-5A-007-TD1.125. Courants nominals 5(2)A et 10(3)A avec puissance de contact 0.1A 250VAC. Convient pour AC 125V/250V et DC 30V. Certifications : UL, cUL (CSA), VDE, ENEC, CQC.

Tableau des dimensions
Se référer à l'image du tableau des dimensions du produit pour les détails dimensionnels et les points de fixation.

Caractéristiques techniques du interrupteur

• 1 - (Indice électrique) : 0.1A 250VAC
• 2 - (Force d'actionnement) : 1.0 ~ 2.5N
• 3 - (Résistance de contact) : ≤ 300mΩ
• 4 - (Résistance d'isolement) : ≥ 100MΩ (500VDC)
• 5 - (Tension diélectrique) : Entre bornes non connectées : 500V / 0.5mA / 60s ; Entre bornes et châssis métallique : 1500V / 0.5mA / 60s
• 6 - (Durée de vie électrique) : ≥ 50 000 cycles
• 7 - (Durée de vie mécanique) : ≥ 100 000 cycles
• 8 - (Température de fonctionnement) : -25 ~ 105°C
• 9 - (Fréquence de fonctionnement) : Électrique : 15 cycles/min ; Mécanique : 60 cycles/min
• 10 - (Résistance aux vibrations) : Fréquence : 10 ~ 55Hz ; Amplitude : 1.5mm ; Trois directions
• 11 - (Soudabilité) : ≥ 80 % de la partie immergée doit être recouverte de soudure ; Température de soudure : 235±5°C ; Temps d'immersion : 2 ~ 3s
• 12 - (Résistance à la chaleur de soudure) : Brasage par immersion : 260±5°C 5±1s ; Soudage manuel : 300±5°C 2 ~ 3s
• 13 - (Conditions de test) : Température ambiante : 20±5°C ; Humidité relative : 65±5% HR ; Pression atmosphérique : 86 ~ 106 kPa

Spécifications

• Indice électrique : 0.1A 250VAC
• Courants nominals : 5(2)A et 10(3)A
• Force d'actionnement : 1,0–2,5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (500 VDC)
• Tension d'isolement : 500 V (entre bornes), 1500 V (entre bornes et châssis métallique)
• Durée de vie électrique : ≥ 50 000 cycles
• Durée de vie mécanique : ≥ 100 000 cycles
• Température de fonctionnement : -25 à 105 °C
• Vibrations : 10–55 Hz, amplitude 1,5 mm, trois directions
• Soudabilité : ≥ 80 % de couverture d'immersion ; paramètres de soudure et de résistance thermique spécifiés
• Conditions d'essai : 20±5°C, 65±5% HR, 86–106 kPa
