Micro-rupteur SPDT FSK-14-5A-036

CQCC-US ULENEC

Présentation du produit

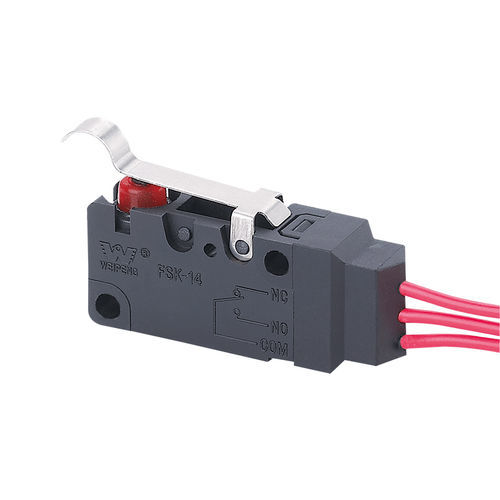

Micro-interrupteur subminiature à action rapide pour applications de commande et de signalisation. Courants nominals : 5(2)A et 10(3)A. Tensions : AC 125V / 250V, DC 30V. Certifications : UL, cUL (CSA), VDE, ENEC, CQC.

Tableau des dimensions
Se référer à l'image du tableau des dimensions fournie sur la page produit.

Caractéristiques techniques de l'interrupteur (tableau)
ITEM / (paramètre technique) / Valeur
1) (Classement électrique) / 0.1A 250VAC
2) (Force d'exploitation) / 1.0 ~ 2.5N
3) (Résistance de contact) / ≤ 300 mΩ
4) (Résistance d'isolement) / ≥ 100 MΩ (500 VDC)
5) (Tenue diélectrique) (entre bornes non connectées) / 500 V / 0.5 mA / 60 s
(entre bornes et cadre métallique) / 1500 V / 0.5 mA / 60 s
6) (Durée de vie électrique) / ≥ 50,000 cycles
7) (Durée de vie mécanique) / ≥ 100,000 cycles
8) (Température de fonctionnement) / -25 ~ 105 °C
9) (Fréquence d'utilisation) / (électrique) : 15 cycles ; (mécanique) : 60 cycles
10) (Résistance aux vibrations) / Fréquence : 10 ~ 55 Hz ; Amplitude : 1.5 mm ; Trois directions
11) (Soudabilité) / Plus de 80 % de la partie immergée doit être recouverte d'étain ; Température de brasage : 235 ± 5 °C (Temps d'immersion) : 2 ~ 3 s
12) (Résistance à la chaleur de soudure) / (Brasage par immergence) : 260 ± 5 °C, 5 ± 1 s ; (Brasage manuel) : 300 ± 5 °C, 2 ~ 3 s
13) (Conditions d'essai) / Température ambiante : 20 ± 5 °C ; Humidité relative : 65 ± 5 % HR ; Pression atmosphérique : 86 ~ 106 kPa

Caractéristiques / spécifications techniques

• Modèle : FSK-14-5A-036
• Courants nominals : 5(2)A et 10(3)A
• Exemple de classement électrique : 0.1A 250VAC
• Force d'exploitation : 1.0 ~ 2.5 N
• Résistance de contact : ≤ 300 mΩ
• Résistance d'isolement : ≥ 100 MΩ (mesurée à 500 VDC)
• Tenue diélectrique : 500 V (bornes non connectées), 1500 V (bornes à cadre métallique) ; courant d'essai 0.5 mA, 60 s
• Durée de vie électrique : ≥ 50,000 cycles
• Durée de vie mécanique : ≥ 100,000 cycles
• Plage de température de fonctionnement : -25 °C à 105 °C
• Fréquence d'utilisation : électrique 15 cycles, mécanique 60 cycles
• Vibrations : 10–55 Hz, amplitude 1.5 mm, trois directions
• Soudabilité : >80 % de la partie immergée recouverte ; température de brasage 235 ± 5 °C, immersion 2–3 s
• Résistance thermique de soudure : brasage par immersion 260 ± 5 °C (5 ± 1 s) ; brasage manuel 300 ± 5 °C (2–3 s)
• Conditions d'essai : 20 ± 5 °C, 65 ± 5 % HR, 86–106 kPa
• Certifications : UL, cUL (CSA), VDE, ENEC, CQC
