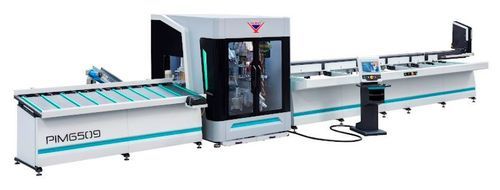

Centre d'usinage 8 axes PIM 6509

horizontalpour PVC11 outils

Information sur le produit
Le PIM 6509 est un centre d'usinage CNC 8 axes conçu pour l'usinage des profilés PVC (cadres et battants). La machine réalise des opérations sur les quatre faces : fraisage, ouverture de trous de serrure, fentes d'évacuation d'eau, perçages de charnières et poignées, marquage et coupe par lame. Elle permet le fraisage et la découpe simultanés. Un convoyeur automatique (7 profilés) et un préhenseur pneumatique 3 axes assurent l'alimentation et le positionnement. Le logiciel d'optimisation réduit les pertes et la traçabilité est assurée par l'apposition de codes-barres pour l'atelier de soudage/assemblage.

FONCTIONS GÉNÉRALES

• Commande servomoteur CNC 8 axes pour mouvements synchronisés
• Alimentation, transport, positionnement, coupe et transfert entièrement automatisés
• Usinage sur quatre faces : fraisage, trous de serrure, fentes d'eau, trous de charnière/poignée, marquage, coupe par lame
• Préhension pneumatique 3 axes pour manutention précise
• Serrage horizontal et vertical lors de la coupe
• Capacité de traitement : 2 200–2 400 mètres courants / 8 heures
• Convoyeur automatique chargeant jusqu'à 7 profilés
• Lame de scie à coupe descendante Ø550 mm, inclinable entre 30° et 150°
• Optimisation intégrée pour minimiser les chutes
• Connexion bureau à distance pour assistance technique
• Interface compatible CAO, PC Windows avec écran tactile 15,6"
• Intégration aisée avec machines de soudage CNC, nettoyage d'angles et vissage
• Reconnaissance automatique des profilés (base de données)
• Système de lubrification automatique et éclairage intérieur LED
• Contrôle basse pression pour sécurité de la lame

ACCESSOIRES DE SÉRIE

• 11 outils fournis (fraises et forets)
• Imprimante de codes-barres
• Barrière de sécurité autour de la machine
• Clavier et souris

ACCESSOIRES OPTIONNELS

• Convoyeur de copeaux angulaire
• Équipement logistique d'atelier (voir documentation technique)
• Lame de scie de rechange Ø550 mm
• Outils de coupe de rechange (voir documentation technique)
• Extracteur de copeaux VCE 4000

TABLEAU DES SPÉCIFICATIONS TECHNIQUES
Vitesse broche / fraisage : 2 440 RPM
Vitesse lame de scie : 18 000 RPM
Diamètre lame / alésage : D: Ø550 mm · d: Ø30 mm
Consommation d'air / pneumatique : 250 L/min.
Dimensions globales (L x l x H) : 279 x 1.344 x 231 (unités telles que présentées sur la source)
Poids machine : 3.650 Kg

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Commande CNC 8 axes
• Capacité d'alimentation : 7 profilés sur convoyeur automatique
• Capacité de traitement : 2 200–2 400 m courants / 8 heures
• Préhension pneumatique 3 axes
• Lame Ø550 mm inclinable 30°–150°
• Fraisage et découpe simultanés
• Logiciel d'optimisation dynamique pour minimiser les déchets
• PC sous Windows avec écran tactile 15,6"
• Assistance via connexion à distance
• Système de lubrification automatique et éclairage LED intérieur
