Centre de découpe et d'usinage multifonction AIM 7510

CNCen acier douxpour profilés en aluminium

Information sur le produit

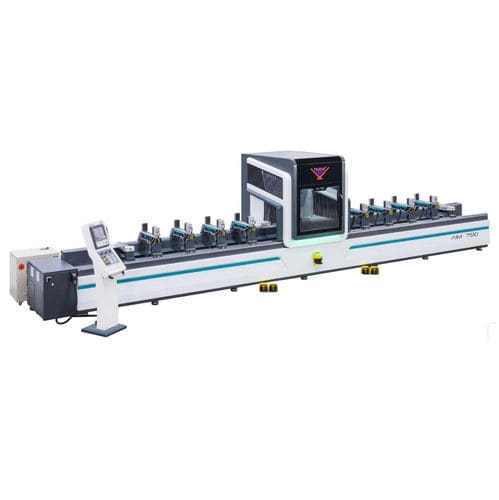

L’AIM 7510 est un centre d’usinage servocommandé à 5 axes pour perçage, rainurage, grugeage, taraudage, fraisage à la scie et opérations similaires sur profilés aluminium, PVC, alliages légers et profils acier à paroi mince. L’agencement en portique mobile et le système de changement d’outil rapide permettent un usinage automatique sur cinq faces. Une tourelle mobile de 12 outils et un magasin dédié pour lame Ø350 mm offrent polyvalence. Le mode tandem réduit les temps morts en permettant le chargement/déchargement pendant la coupe. La reconnaissance et le positionnement automatiques des pinces facilitent la mise au point et la répétabilité.

Caractéristiques générales

• Contrôle des mouvements CNC sur 5 axes pour usinages complexes
• Mode tandem pour production ininterrompue et réduction des cycles
• Programmation FAO via le logiciel CAM PROX, ergonomique
• 2 magasins séparés : tourelle 12 outils + magasin lame Ø350 mm
• Structure en acier rigide et portique performant
• Reconnaissance et positionnement automatiques des pinces
• Taraudage optionnel M5–M8 pour trous ouverts sur épaisseur 1–4 mm
• Armoire d’insonorisation pour réduction du bruit
• Broche HSD haute précision et composants de marque
• Lubrification par pulvérisation contrôlée par CNC
• 8 pinces automatiques pour maintien sûr des pièces
• 2 appuis pneumatiques pour remise en X
• Contrôleur portable pour validation avant production à pleine vitesse
• Scanner de champ 3 zones pour sécurité opérationnelle
• Écran tactile couleur 10" et interface multilingue
• Import via clé USB ; support ISO G-code
• Lubrification centrale automatique et éclairage LED dans l’armoire

Accessoires de série

• Logiciel CAMPROX pour programmation FAO
• Barrière de sécurité autour de la machine
• 8 pinces pneumatiques pour profilés
• 2 appuis pneumatiques
• Bac à copeaux intégré au bâti

Accessoires optionnels

• Sets d’outils, porte-outils et pinces (ex. fraises Ø5, Ø6, Ø8, Ø10, Ø12 ; 12 porte-outils HSK F63 ; jeu de pinces)
• Logiciel CAD-EXTRACT pour fichiers IGES
• Kit de lames spéciales pour applications particulières
• Souffleur de brouillard d’huile
• Lecteur et imprimante de codes-barres
• Unité de climatisation pour armoire/environnement
• Système de pression de serrage réglable et contrôle individuel des pinces
• Jauges HSK F63, comparateur ASİMETO et dispositif de montage
• Convoyeur à copeaux intégré au châssis

Tableau des spécifications techniques (valeurs principales)
Puissance électrique : 15 kW / 400V AC 3P+PE / 50/60 Hz
Vitesse broche outil : 3 000 RPM
Vitesse broche scie (max) : 20 000 RPM
Diamètre lame : D Ø350 mm ; alésage d Ø30 mm
Débit d’air : 250 L/min
Pression d’air : 6–8 bar
Dimensions (format constructeur) : 201 x 972 x 220
Poids : 4 795 kg / 4 490 kg

Caractéristiques / spécifications techniques

• Modèle : AIM 7510, centre d’usinage 5 axes pour profilés
• Usinages : perçage, rainurage, grugeage, taraudage, fraisage, découpe à la scie
• Magasin : tourelle mobile 12 outils + magasin lame Ø350 mm
• Automatisation : mode tandem, reconnaissance/positionnement automatiques des pinces
• Contrôle : CNC 5 axes, CAM PROX, contrôleur portable, import USB, ISO G-code
• Broche : HSD haute précision
• Serrage : 8 pinces automatiques + 2 appuis pneumatiques
• Sécurité/ergonomie : scanner 3 zones, insonorisation, éclairage LED
