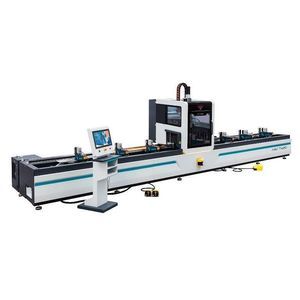

Centre de découpe et d'usinage multifonction PIM 6508 SE

CNCpour profilés en PVC

Présentation
Le PIM 6508 SE est un centre d'usinage CNC à 8 axes conçu pour traiter les profilés en PVC sur les quatre faces. La machine réalise fraisage, perçage (trous de serrure, trous de charnière, trous de poignée), fentes d'écoulement, marquage et coupe à la scie. Le module de programmation optimise la production pour réduire les déchets et augmenter le débit. Un convoyeur d'alimentation automatique peut accueillir jusqu'à 5 profilés ; un préhenseur pneumatique 3 axes positionne les pièces pour le fraisage et la découpe. L'unité de coupe effectue des découpes en série avec angles de 45° à 135°. L'opérateur peut apposer des codes-barres pour la traçabilité et la préparation au soudage.

Fonctions et capacités

• Usinage sur quatre faces : fraisage, perçage, trous de serrure, fentes d'eau, trous de charnière et de poignée, marquage
• Coupe par lame en coupe descendante avec indexation d'angle (45°–135°)
• Possibilité d'effectuer fraisage et découpe simultanément pour réduire les temps de cycle
• Application automatique de codes-barres pour traçabilité et préparation au soudage

Caractéristiques générales

• Unités entièrement automatisées d'alimentation, de transport, de positionnement, de coupe et de transfert
• Préhension pneumatique 3 axes servocommandée pour manipulation précise
• Serrage horizontal et vertical pendant les opérations de sciage
• Convoyeur d'alimentation automatique : capacité 5 profilés
• Lame de scie Ø 500 mm à coupe descendante servocommandée, rotation 45°–135° pour coupes angulaires en série
• PC sous Windows avec écran tactile LCD 15,6" et interface compatible CAO
• Accès bureau à distance pour assistance technique
• Contrôle automatique de la largeur et de la hauteur des profilés
• Système de lubrification par cartouche et manuel
• Contrôle basse pression pour sécurité de la scie
• Éclairage intérieur LED
• Intégration facilitée avec machines de soudage CNC, nettoyage d'angles et vissage

Accessoires de série

• 7 pièces d'outils Ø5 mm pour fraisage/perçage (jeu standard)
• Imprimante de codes-barres
• Barrière de sécurité autour de la machine
• Clavier et souris

Accessoires optionnels

• Convoyeur angulaire de copeaux
• Mécanisme de rotation du profilé
• Extracteur de copeaux VCE 3500
• Équipement logistique d'atelier (voir documentation technique)
• Lame de scie de rechange Ø 500 mm
• Fraise carbure de rechange Ø5xL95 mm

Vidéo produit
Une vidéo présentant le fonctionnement du PIM 6508 SE est disponible.

Caractéristiques / spécifications techniques

• Type : centre d'usinage CNC 8 axes pour profilés PVC
• Opérations : fraisage, perçage, rainurage, marquage et découpe sur 4 faces
• Convoyeur d'alimentation : capacité 5 profilés
• Préhension : préhenseur pneumatique 3 axes servocommandé
• Scie : lame Ø 500 mm, coupe descendante, angle 45°–135°
• Outillage : 7 pièces Ø5 mm fournies (standard)
• Commande : PC sous Windows avec écran tactile 15,6" ; logiciel compatible CAO
• Fonctions logicielles : programmation pour minimiser les déchets, assistance à distance
• Serrage : horizontal et vertical pendant la coupe
• Mesure : contrôle automatique de largeur et hauteur
• Lubrification : systèmes cartouche et manuel
• Sécurité : contrôle basse pression pour la scie ; barrière de sécurité incluse
• Éclairage : LED intérieur
• Intégration : conçu pour intégration avec lignes de soudage, nettoyage d'angles et vissage CNC
