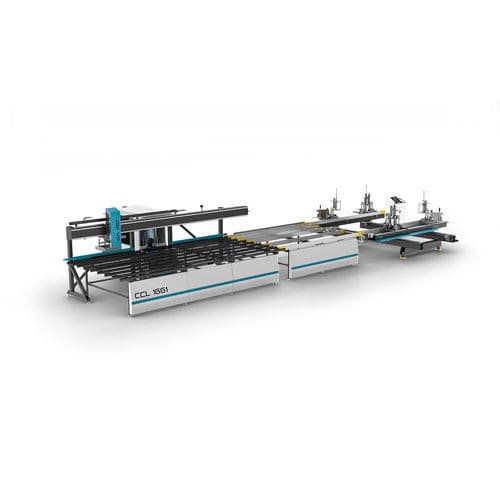

Ligne de soudage et ébavurage d'angle CCL 1661

manuelleautomatiquerobotisée

Présentation produit
Ligne CCL 1661 de soudage quatre‑coins et de nettoyage des angles en PVC, commandée par CNC, pour l’intégration du soudage, du refroidissement, du transfert robotisé et de l’usinage des angles. Après soudage sur la DK 540, le cadre est automatiquement acheminé vers l’unité de refroidissement (SA 251). L’unité robotisée (SA 261) transfère et fait pivoter les cadres vers la machine de nettoyage CNC (CNC 609 ou CNC 611) pour le cycle de nettoyage des angles.

Tableau des spécifications techniques
Alimentation : 12 kW / 400V AC 3P PE 50/60 Hz.
Vitesse mandrin (fraise) : 6000 RPM
Vitesse de rotation (scie) : 18 000 RPM
Diamètre lame / alésage : D : Ø250 mm - d : 30/32 mm
Débit air / liquide : 150 L/min.
Pression d’air : 6-8 bar
Dimensions (L x l x H) : 2472 x 11725 x 207 (tel qu’indiqué)
Poids : 3931 / 3776 kg

Caractéristiques générales

• Programme de nettoyage des profils personnalisé Yılmaz
• Modes manuel et automatique
• Reconnaissance automatique des profils d’ouvrant et de dormant
• Mesure automatique de la largeur et de la hauteur des profils
• 11 couteaux automatiques de nettoyage des profils
• Couteaux séparés pour profils couleur et blancs
• Système de graissage central automatique
• Interface écran tactile basée sur Windows
• Transfert de programmes via clé USB
• Connexion distante et assistance technique
• Panneau de contrôle mobile
• Variation de vitesse pendant le cycle
• Capacité : 220 cadres / 8 h (avec CNC 609) ou 270 cadres / 8 h (avec CNC 611)
• Alarmes et avertissements visibles à l’écran
• Systèmes de contrôle de phase et de basse pression
• Nettoyage des quatre coins et transfert fin de ligne par robot de rotation automatisé
• Mouvement automatique sur 2 ou 4 axes
• Transition automatique entre plages de soudage 0,2 – 2,0 mm (fonction Yılmaz)
• Fonctionnement automatique intégré au lecteur de codes‑barres ou mode manuel selon dimensions saisies
• Soudage d’ouvrant lame
• Saisie et mémorisation des paramètres de soudage à l’écran
• Remplacement rapide du téflon
• Stockage jusqu’à 1000 recettes de profil
• Suivi des temps de traitement durant l’opération
• Placement facilité des profilés longs sur l’unité de soudage
• Modes mm ou pouces
• Dimension carrée maximale rotative SA 261 : 2200 x 2200 mm (les carrés plus grands sont tournés manuellement)

Accessoires de série

• Machine à souder quatre têtes DK 540
• Unité de refroidissement SA 251
• Mécanisme robot SA 261
• Machine de nettoyage d’angles CNC 609
• Machine de nettoyage d’angles CNC 611
• Total 11 outils : scie de nettoyage, lames de raclage internes et fraises
• Table de support brossée pour fenêtres

Accessoires optionnels

• Système de pressage de joints CS 240
• Kit de fixation DK 540 pour ouvrant lame
• Kit de fixation DK 540 pour soudage

Vidéo produit
Vidéo produit officielle disponible (YouTube).

Caractéristiques techniques

• Modèle : CCL 1661
• Contrôle : CNC, soudage et nettoyage quatre‑coins; mouvement 2 ou 4 axes
• Puissance : 12 kW / 400V AC 3P PE 50/60 Hz
• Vitesses outils : 6000 RPM (fraise), 18 000 RPM (scie)
• Diamètre lame : Ø250 mm, alésage 30/32 mm
• Air / liquide : 150 L/min, 6-8 bar
• Dimensions : 2472 x 11725 x 207
• Poids : 3931 / 3776 kg
• Rendement : 220 cadres / 8 h (CNC 609) ou 270 cadres / 8 h (CNC 611)
• Automatisation : SA 251 (refroidissement), SA 261 (robot), reconnaissance profils, transfert USB, support distant
• Outils : 11 couteaux/ustensiles incluant scie de nettoyage, lames de raclage et fraises
