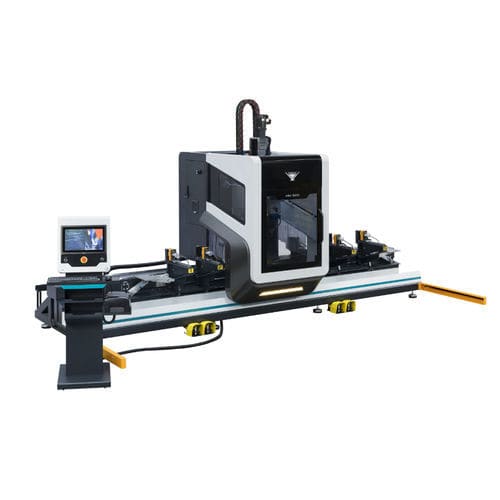

Centre de découpe et d'usinage CNC AIM 3410

multifonctionpour profilés en PVCpour profilés en aluminium

Présentation
Les modèles AIM 3410 et AIM 3410 CBN sont des centres d'usinage CNC 4 axes destinés au fraisage, à la découpe et aux opérations combinées sur profilés en aluminium et PVC. Le 4e axe permet l'usinage sur trois faces des profilés. Un magasin d'outils mobile en ligne d'une capacité de 8 outils est monté sur la tête d'usinage pour réduire le temps de changement. La machine intègre une scie Ø180 mm adaptée aux découpes de façade et de profilés. La reconnaissance et le positionnement automatiques des pinces, ainsi qu'une cabine mobile avec porte polycarbonate transparente et une barrière de sécurité, assurent une exploitation sûre et contrôlable.

Caractéristiques principales

• Commande de mouvement CNC sur 4 axes pour usinage complexe de profilés
• Magasin d'outils mobile en ligne : 8 outils (7 fraises + 1 lame de scie) monté sur la tête
• Reconnaissance automatique des pinces et positionnement automatisé
• Unité de refroidissement par pulvérisation contrôlée par PLC
• 4 pinces automatiques en standard pour la fixation des pièces
• Butée pneumatique pour repositionnement en X (1 standard, seconde en option)
• Système de lubrification à cartouche pour axes X, Y et Z
• Programme CAM spécifique développé par l'équipe d'ingénierie Yilmaz
• Écran tactile couleur 15 pouces ; import via USB ; programmation standard ISO G
• Assistance technique à distance et interface multilingue
• Armoire d'insonorisation spéciale (option CBN) et éclairage LED
• Construction en acier massif et portique à hautes performances dynamiques
• Télécommande portative optionnelle pour vérification avant mise en vitesse

Accessoires de série

• Clavier et souris pour la programmation
• Barrière de sécurité autour de la machine
• 4 pinces pour profilés
• 1 butée pneumatique côté gauche
• Cuve à copeaux intégrée au châssis

Accessoires optionnels

• Outils de coupe, porte‑outils, pinces et kits : jeu d'outils (ex. 2× Ø5, 1× Ø6, 1× Ø8, 1× Ø10, 1× Ø12)
• 8 porte‑outils HSK F63
• Jeux de pinces (ex. 3× Ø5‑6, 1× Ø7‑8, 1× Ø9‑10, 1× Ø11‑12)
• Kits hauteurs de moule (4 pcs)
• Second appui profilé côté droit (standard / version en armoire)
• Dispositif de mesure automatique de la longueur d'outil
• Jeux de lames spéciales pour scie
• Télécommande manuelle
• Logiciels CAMQUIX 4 axes (CAMPROX) et UNILINK ONBOARD 4 axes
• Unité de serrage additionnelle AIM 3410
• Lecteur de codes‑barres
• Climatisation pour armoire électrique
• Version en armoire : AIM 3410 CBN

Caractéristiques / spécifications techniques

• Puissance électrique : 11,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• Vitesse mandrin fraisage : 3 000 RPM
• Vitesse rotation outil/scie : 24 000 RPM
• Scie : D Ø180 mm ; alésage Ø30 mm
• Débit d'air : 250 L/min
• Pression pneumatique : 6–8 bar
• Dimensions (constructeur) : 241 x 516 x 285
• Poids (configurations) : 1 850 kg / 1 430 kg
