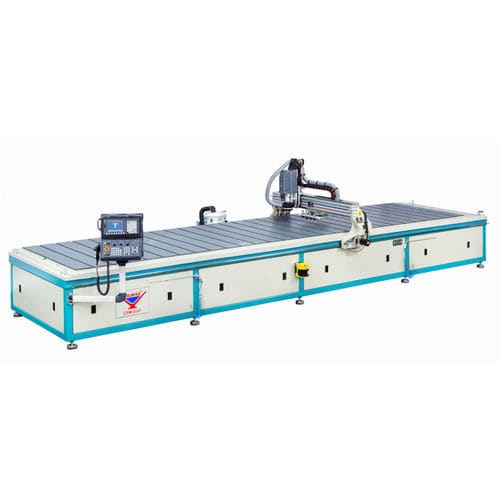

Fraiseuse CNC 3 axes CPM 6161

pour aluminiumpour compositesà table double

Présentation
La CPM 6161 est une machine CNC 3 axes destinée à l'usinage de panneaux composites aluminium, feuilles d'aluminium jusqu'à 4 mm, panneaux flexy, plaques stratifiées et matériaux similaires. Elle est dotée d'une table à double station pour un fonctionnement continu et d'un système d'aspiration à vannes automatiques concentrant le vide sur la zone d'usinage. Elle permet le rainurage pour pliage, perçage, ouverture de fentes, fraisage interpolé (écriture/dessin), découpe aux dimensions et autres opérations spécifiques.

Fonctionnalités principales

• Table double station : 2 pièces x 3200 mm pour fonctionnement ininterrompu ; surface de traitement 1600 x 6650 mm ou 2 x 1600 x 3200 mm
• Système d'aspiration automatique avec vannes pour concentrer l'aspiration sur la zone active
• Automatisation CNC 3 axes pour mouvements précis
• Support AlphaCAM pour opérations de coupe spéciales et réduction des chutes
• Broche HSD haute précision (24 000 tr/min) et composants reconnus
• Système de compensation thermique de l'axe Z (breveté) ajustant la position d'outil en fonction de l'allongement thermique de la broche
• Châssis en acier rigide et portique dynamique
• Changeur d'outils automatique 6 positions fixé au portique pour réduire les temps de changement
• Tête d'évacuation des copeaux Vortex et extracteur externe
• Butées pneumatiques escamotables pour positionnement précis
• Système d'amortissement par air pour déplacer facilement les grandes plaques
• Table spécialement conçue et aspiration puissante pour maintenir les petites pièces
• Capteur intégré de longueur d'outil pour mesures précises
• Système de balayage de champ 3 zones pour sécurité opérationnelle
• Interface multilingue (turc et anglais)
• Refroidissement des outils commandé par PLC et lubrification centralisée automatique
• Panneau de commande avec écran couleur, télécommande de prévisualisation et transfert USB

Accessoires de série

• Programmes FAO spécifiques via AlphaCAM
• Système externe d'évacuation des copeaux
• 2 pistolets d'air
• Système de compensation axe Z
• Système de refroidissement par pulvérisation
• Barrière de sécurité

Accessoires optionnels

• Outils de rechange
• Porte‑outils ISO 30 de rechange
• Manchons/collets de rechange

Tableau des spécifications techniques
Alimentation : 400V AC 3P+PE / 50/60 Hz.
Vitesse de broche : 24 000 tr/min.
Débit aspiration : 280 L/min.
Pression d'air : 6–8 bar
Dimensions (indicatives) : 267 x 807 x 192
Poids : 2 965 kg / 2 661 kg

Caractéristiques / spécifications techniques

• Modèle : CPM 6161
• Commande : CNC 3 axes
• Table : Double station (2 x 3200 mm)
• Zone de travail : 1600 x 6650 mm ou 2 x (1600 x 3200 mm)
• Broche : HSD haute précision, 24 000 tr/min
• Changeur : Automatique 6 positions sur portique
• Système de vide : Vannes automatiques et table à vide puissante
• Évacuation copeaux : Tête Vortex + extracteur externe
• Compensation Z : Compensation thermique brevetée
• Sécurité : Scanner 3 zones et barrière de sécurité
• Refroidissement : Pulvérisation contrôlée par PLC
• Interface opérateur : Écran couleur, télécommande de prévisualisation, USB
• Maintenance : Lubrification centralisée automatique
