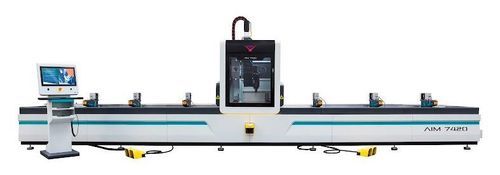

Centre de découpe et d'usinage multifonction AIM 7420

CNCpour profilés en aluminiumpour profilés en PVC

Présentation
L'AIM 7420 est un centre d'usinage et de coupe de profilés à commande numérique 4 axes, conçu pour l'usinage des profilés en aluminium et PVC, des alliages faiblement alliés et des profilés en acier à parois minces. Le 4ème axe permet d'usiner trois surfaces du profilé. La double station assure un fonctionnement continu : pendant l'usinage d'une station, l'opérateur prépare l'autre station. Le logiciel CAMPROX gère la reconnaissance et le positionnement automatique des pinces. Le magasin accepte jusqu'à 11 outils, incluant une lame de scie Ø180 mm. Une armoire métallique d'insonorisation entoure la tête d'usinage pour la sécurité de l'opérateur.

Caractéristiques principales

• Mouvement CNC 4 axes pour perçage, rainurage, dépouille d'angle, coupe à la scie, taraudage et perçage à flux sur trois surfaces.
• Fonction double station pour traitement continu (modèles AIM 7420).
• Magasin 11 positions incluant fraises et scie Ø180 mm.
• Perçage à flux et taraudage rigide M4–M10 avec broche à encodeur disponible sur la variante AIM 7420T.
• Reconnaissance et positionnement automatique des pinces via CAMPROX.
• Armoire d'insonorisation métallique autour de la tête d'usinage pour réduction du bruit et sécurité.
• Unité de refroidissement d'outils PLC à 2 sorties et lubrification par cartouche pour axes X, Y et Z.
• Pinces pneumatiques standard : 8 pour AIM 7420 (4 pour AIM 4420), nombre extensible ; 2 appuis pneumatiques pour le repositionnement en X.
• Écran tactile couleur 21 pouces, programmation ISO 'G' et import de programmes par USB.
• Support technique à distance et interface multilingue.
• Sécurité opérationnelle assurée par un scanner de champ 3 zones et éclairage LED dans l'armoire.

Accessoires de série

• Logiciel CAMPROX pour programmation CNC.
• Clavier et souris pour la programmation.
• Barrière de sécurité autour de la machine.
• 8 pinces pneumatiques pour profilés (AIM 7420).
• 2 appuis pneumatiques.
• Bac à copeaux dans le bâti de la machine.

Accessoires optionnels

• Jeu d'outils de coupe, porte-outils et pinces de serrage.
• Logiciel CAD-EXTRACT pour fichiers IGES.
• Dispositif de mesure automatique de longueur d'outil.
• Bande transporteuse pour évacuation des copeaux.
• Souffleur de brouillard d'huile.
• Kit de lames spéciales et lame de rechange Ø180 x 5 x d: Ø30 Z=45.
• Contrôleur portable.
• Système de pression de pince réglable et 4 pinces supplémentaires en option.
• Lecteur de codes-barres.

Spécifications techniques
Puissance électrique : 18 kW / 400V AC 3P+PE / 50/60 Hz.
Broche fraise : 3 000 tr/min.
Vitesse broche scie : 20 000 tr/min.
Lame de scie : D : Ø180 x d : Ø30 mm.
Débit air/refroidissement : 250 L/min.
Pression d'air : 6–8 bar.
Dimensions (LxWxH) : 180 x 885 x 275.
Poids : 3810.0 kg.

Caractéristiques techniques

• Modèle : AIM 7420 — centre d'usinage et coupe de profilés 4 axes CNC.
• Double station automatique pour traitement continu.
• Magasin 11 outils incluant scie Ø180 mm.
• Positionnement automatique des pinces via CAMPROX ; 8 pinces pneumatiques standard (AIM 7420).
• Perçage à flux et taraudage rigide M4–M10 sur variante AIM 7420T.
• Écran tactile couleur 21 pouces ; programmation ISO 'G' ; import USB.
• Sécurité : armoire d'insonorisation et scanner 3 zones.
• Refroidissement outils PLC, lubrification par cartouche et éclairage LED.
