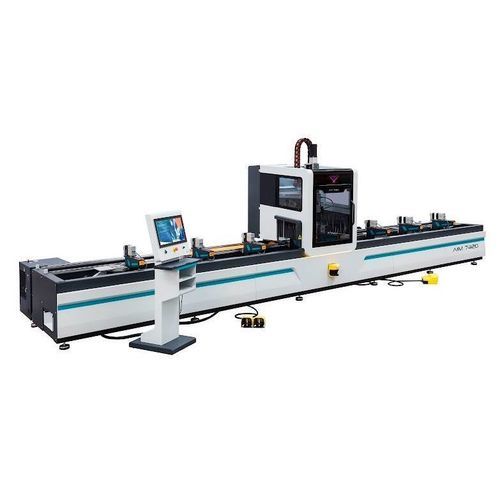

Centre de découpe et d'usinage multifonction AIM 4420

CNCpour profilés en aluminiumen acier doux

Présentation
L'AIM 4420 est un centre d'usinage et de coupe de profilés 4 axes CNC conçu pour les profilés en aluminium, PVC, alliages faiblement alliés et profilés acier à parois minces. Le 4ème axe permet l'usinage sur jusqu'à trois surfaces de profilés. La machine dispose d'un magasin de 11 outils incluant une lame de scie Ø180 mm et du positionnement automatique des pinces via CAMPROX. La fonction double station est disponible sur les variantes AIM 7420. Une cabine métallique insonorisée entoure la tête d'usinage pour la sécurité opérateur.

Caractéristiques générales

• Mouvement CNC 4 axes pour perçage, rainurage, dépouille d'angle, coupe à la scie, taraudage et perçage à flux sur profilés.
• Magasin 11 positions incluant fraises et scie Ø180 mm.
• Reconnaissance et positionnement automatique des pinces via le logiciel CAMPROX.
• Option double station (AIM 7420) pour réduire les temps de chargement/déchargement.
• Perçage à flux et taraudage rigide (M4–M10) sur modèles à broche avec encodeur.
• Unité de refroidissement outils PLC à 2 sorties et lubrification par cartouche pour axes X/Y/Z.
• Écran tactile 21", import via USB et assistance technique à distance.
• Sécurité opérateur via scanner de champ 3 zones et éclairage LED.

Accessoires de série

• Logiciel CAMPROX pour programmation CNC.
• Clavier et souris pour programmation.
• Barrière de sécurité autour de la machine.
• 4 pinces pneumatiques pour profilés (AIM 4420).
• 2 appuis pneumatiques pour remise à zéro en X.
• Bac à copeaux intégré au bâti.

Accessoires optionnels

• Jeu d'outils de coupe, porte‑outils et pinces de serrage.
• Logiciel CAD‑EXTRACT pour fichiers IGES.
• Dispositif automatique de mesure de longueur d'outil.
• Bande transporteuse pour évacuation des copeaux.
• Kit de lames spéciales et lame de rechange Ø180x5 d:Ø30 Z=45.
• Contrôleur portatif, pinces additionnelles, lecteur de codes‑barres.

Spécifications techniques
Puissance électrique : 18 kW / 400V AC 3P+PE / 50/60 Hz
Vitesse broche (fraisage) : 3 000 RPM
Vitesse scie (rotation) : 20 000 RPM
Diamètre / alésage scie : D : Ø180 mm ; d : Ø30–32 mm
Débit refroidissement : 250 L/min
Pression d'air : 6–8 bar
Dimensions (LxWxH mm) : 180 x 590 x 275 (unités fabricant)
Poids : 3 050 kg / 2 850 kg (variantes)

Applications

• Usinage de profilés pour menuiserie, façades et systèmes rideaux.
• Fabrication industrielle de profilés et opérations d'assemblage.
• Production automatisée nécessitant usinage multi‑faces.
