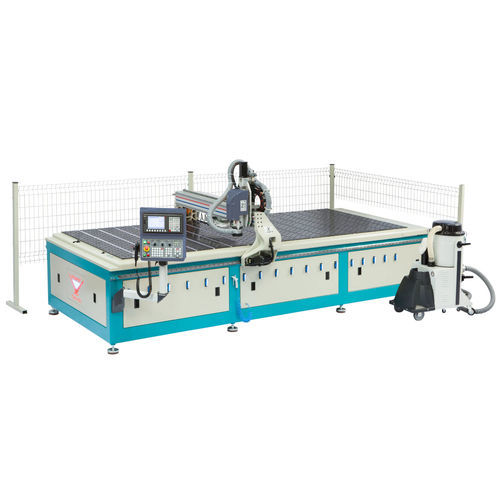

Centre d'usinage 3 axes CPM 4150 Spour PVCpour aluminiumpour composites
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Matière usinée
- pour PVC, pour aluminium, pour composites
- Structure
- à portique
- Fonction associée
- de perçage, de fraisage, de découpe, fraisage de fente
- Applications
- pour panneaux
- Autres caractéristiques
- avec changeur d'outils
- Course X
Max: 3 340 mm
(131,5 in)Min: 3 340 mm
(131,5 in)- Course Y
Max: 5 550 mm
(218,5 in)Min: 5 550 mm
(218,5 in)- Course Z
Max: 1 880 mm
(74,02 in)Min: 1 880 mm
(74,02 in)- Vitesse de rotation
Max: 24 000 rpm
(150 796 rad.min-1)Min: 24 000 rpm
(150 796 rad.min-1)- Poids total
Max: 2 010 kg
(4 431,29 lb)Min: 2 010 kg
(4 431,29 lb)- Longueur hors tout
Max: 3,3 m
(10'11" )Min: 3,3 m
(10'11" )- Largeur hors tout
Max: 5,5 m
(18'02" )Min: 5,5 m
(18'02" )- Hauteur totale
Max: 1,9 m
(6'02" )Min: 1,9 m
(6'02" )
Description
Présentation
La CPM 4150 S est un centre d'usinage CNC 3 axes conçu pour usiner des panneaux composites, des panneaux en aluminium jusqu'à 4 mm d'épaisseur et des panneaux en PVC. Elle réalise les rainures de joint pour le cintrage, le perçage, le délignage et le dimensionnement selon les cotes demandées.
Caractéristiques générales
Accessoires de série
Accessoires optionnels
Spécifications techniques
Tension électrique : 400V AC 3P+PE / 50/60 Hz.
Vitesse broche : 24 000 tr/min
Débit d'aspiration : 80 L/min
Pression d'air : 6-8 bar
Dimensions (LxPxH) : 334 x 555 x 188
Poids : 2 010 Kg
Détails techniques clés
La CPM 4150 S est un centre d'usinage CNC 3 axes conçu pour usiner des panneaux composites, des panneaux en aluminium jusqu'à 4 mm d'épaisseur et des panneaux en PVC. Elle réalise les rainures de joint pour le cintrage, le perçage, le délignage et le dimensionnement selon les cotes demandées.
Caractéristiques générales
- Système d'aspiration automatique concentrant le vide sur la zone d'usinage
- Commande CNC 3 axes
- Châssis en acier massif et portique à performances dynamiques
- Prise en charge AlphaCAM pour opérations de coupe spéciales avec pertes minimales
- Compensation thermique de l'axe Z (brevetée) ajustant la position de l'outil selon l'allongement du mandrin
- Broche HSD de haute précision, 24 000 tr/min
- Magasin d'outils 6 positions fixé sur le portique pour un temps de changement minimal
- Butées pneumatiques relevables pour un positionnement précis
- Table conçue spécifiquement et système de vide puissant pour maintenir les petites pièces
- Système d'amortissement pneumatique pour déplacer facilement les grandes plaques
- Capteur de longueur d'outil intégré pour mesures précises en Z
- Tête à vortex et extracteur pour extraction optimisée des poussières
- Refroidissement des outils commandé par PLC et panneau de commande couleur
- Télécommande pour essais et transfert de programmes via USB
- Système de lubrification centralisé automatique et barrière de sécurité opérateur
Accessoires de série
- Programmes FAO AlphaCAM spécifiques
- Système externe d'enlèvement de copeaux
- Pistolet à air
- Système de compensation de l'axe Z
- Système de refroidissement par pulvérisation
- Clôture de sécurité
Accessoires optionnels
- Fraises de rechange
- Porte‑outils ISO 30 de rechange
- Pinces/mandrins de rechange
Spécifications techniques
Tension électrique : 400V AC 3P+PE / 50/60 Hz.
Vitesse broche : 24 000 tr/min
Débit d'aspiration : 80 L/min
Pression d'air : 6-8 bar
Dimensions (LxPxH) : 334 x 555 x 188
Poids : 2 010 Kg
Détails techniques clés
- Type : centre d'usinage CNC 3 axes pour panneaux composites, aluminium (jusqu'à 4 mm) et PVC
- Broche : HSD 24 000 tr/min
- Magasin : 6 positions sur portique
- Axe Z : compensation thermique brevetée et capteur de longueur d'outil intégré
- Système d'aspiration : 80 L/min avec tête à vortex
- Logiciel : prise en charge AlphaCAM
