Connecteur de données

d'alimentation électriqueDCde courant fort

Aperçu

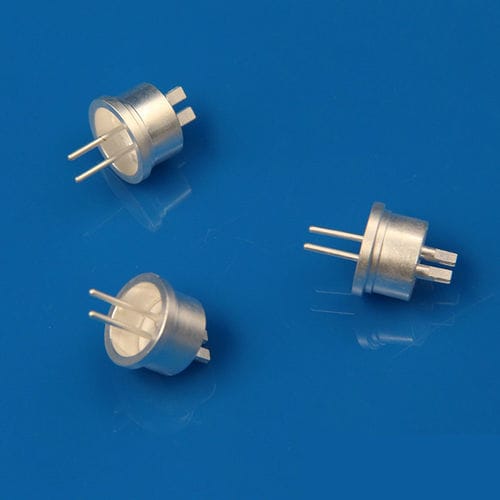

Les traversées multipin hermétiques céramique‑métal et verre‑céramique‑métal assurent des connexions électriques et d'instrumentation étanches vers des environnements sous vide poussé et ultra‑haut vide (UHV). Conçues pour le branchement en ligne avec des fiches externes, certaines variantes acceptent des fiches côté air et côté vide pour faciliter l'installation et la maintenance.

Applications

• Équipements de traitement des semi‑conducteurs
• Instruments analytiques de test et de mesure
• Transducteurs et capteurs de pression
• Systèmes de mesure et de contrôle pour la production d'énergie
• Accélérateurs de particules
• Fours haute température
• Centres de recherche en énergie

Matériaux et construction
Les réceptacles sont fabriqués en matériaux haute pureté compatibles vide. Les isolants utilisent des céramiques d'alumine à haute résistance et faibles pertes (94%–99% Al2O3) métallisées par frittage de métaux réfractaires. Les pièces structurelles et d'accouplement sont disponibles en Kovar®, acier inoxydable, alliages nickel‑fer, alliages cuivre‑nickel, molybdène et Alumel®. Les assemblages sont brasés avec des alliages cuivre, or‑cuivre ou argent‑cuivre pour garantir l'étanchéité.

Matériaux d'étanchéité céramique‑métal

• 94%–99% Al2O3 — Kovar — Brasure cuivre
• 94%–99% Al2O3 — Acier inoxydable — Brasure or‑cuivre
• 94%–99% Al2O3 — Alliage nickel‑fer — Brasure argent‑cuivre
• 94%–99% Al2O3 — Alliage cuivre‑nickel — (option de brasure)
• 94%–99% Al2O3 — Molybdène — (option d'étanchéité directe)

Avantages

• Étanchéité hermétique adaptée aux applications sous vide poussé et UHV
• Haute tension >12 kV CC
• Haute intensité jusqu'à 40 A par broche
• Test d'étanchéité à 1×10⁻¹⁰ mbar·L/s He
• Plage de températures d'utilisation de −250°C à +450°C
• Conformité RoHS selon application
• Configurations personnalisées disponibles

Spécifications techniques

• Type de produit : Traversées multipin céramique‑métal et verre‑céramique‑métal (≥2 conducteurs)
• Isolant céramique : 94%–99% Al2O3 (alumine)
• Métaux : Kovar®, acier inoxydable, alliages nickel‑fer, alliages cuivre‑nickel, molybdène, Alumel®
• Matériaux de brasure : Alliages cuivre, or‑cuivre, argent‑cuivre
• Électrique : Tension >12 kV CC ; Courant jusqu'à 40 A par broche
• Performance vide : Hermétique ; test d'étanchéité à 1×10⁻¹⁰ mbar·L/s He ; adapté au HV et UHV
• Plage de température : −250°C à +450°C
• Conformité : RoHS selon application
• Personnalisation : Disponible pour répondre aux exigences spécifiques
