Céramique tubulaire IN-CM-400 series

d'isolation

Présentation du produit

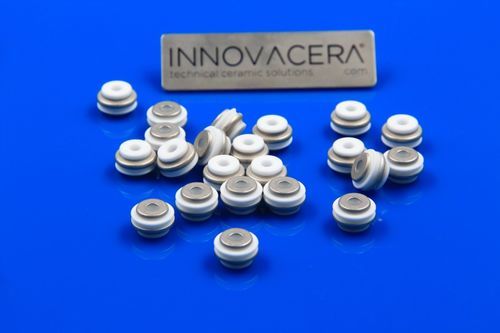

Les bagues céramiques métallisées de la série IN-CM-400 sont conçues pour l'assemblage céramique-métal et les applications de traversées isolées. La surface métallisée permet le brasage et l'obtention d'une étanchéité hermétique avec des composants métalliques. INNOVACERA propose des pièces standard et des formes/taille sur mesure pour répondre aux besoins industriels spécifiques.

Capacités

• Métallisation pour l'assemblage des céramiques aux métaux
• Capacités de brasage pour assemblages céramique-métal
• Service complet allant de la céramique aux composants brasés
• Terminaux céramiques étanches finis disponibles pour assemblage

Conceptions et illustrations
La fiche produit comprend des illustrations de conception et plusieurs images montrant les bagues céramiques métallisées et des exemples de conceptions d'assemblages céramique-métal pour traversées et terminaux hermétiques.

Pièces et dimensions (tableau)
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

Caractéristiques / spécifications techniques

• Matériau : céramique technique avec surface métallisée pour assemblage aux métaux
• Applications : assemblage céramique-métal, traversées isolées, terminaux hermétiques
• Capacités de fabrication : métallisation, brasage et assemblage en composants hermétiques finis
• Personnalisation : nombreuses formes et tailles sur demande
• Série de pièces : série IN-CM-400 (plusieurs variantes avec dimensions D, A, J spécifiées)
